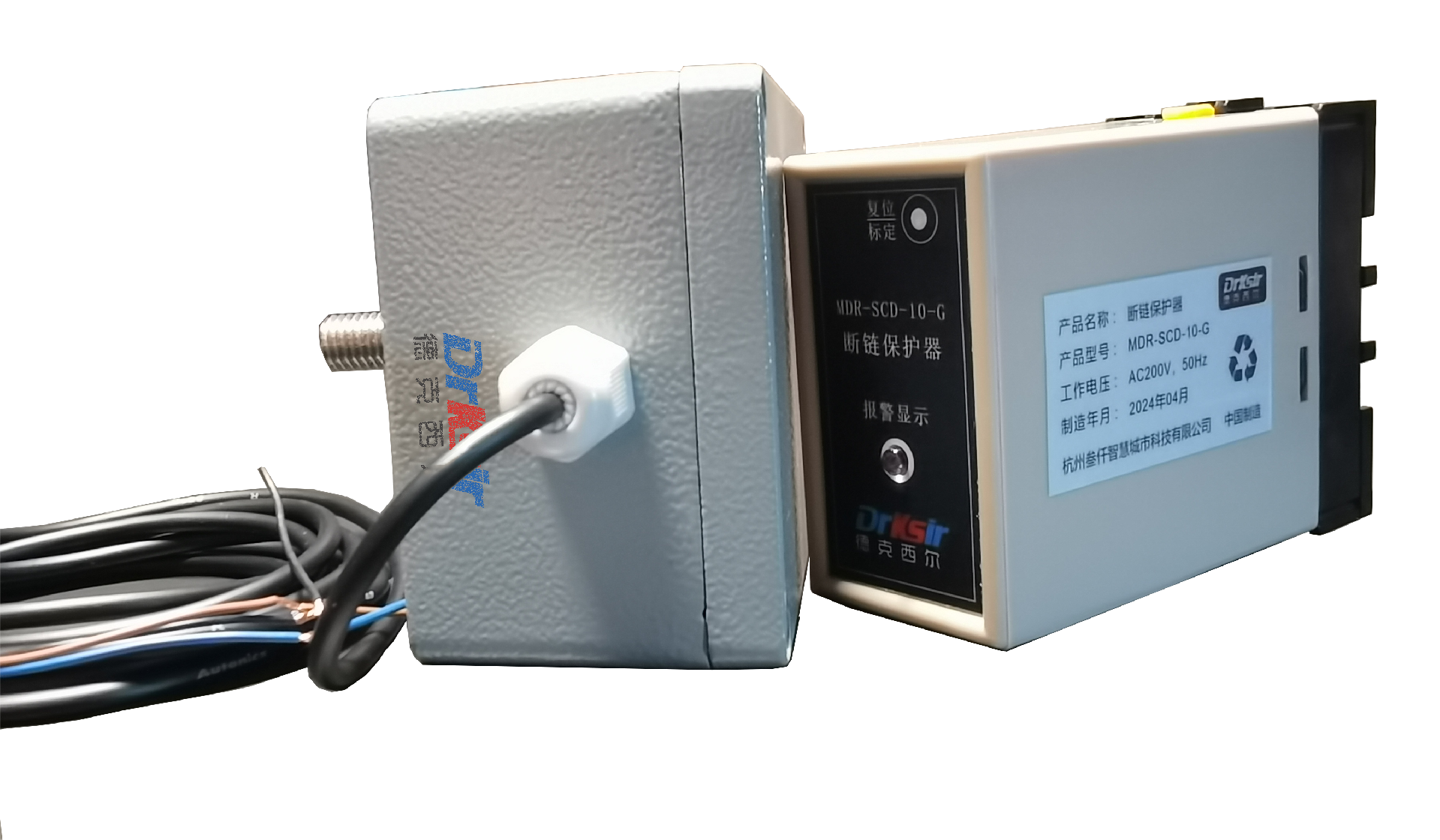

陕西某能源公司采用德克西尔MDR-SCD-10-G刮板机断链保护器保障刮板机安全高效运行

        一、取料机概述与断链风险        桥式刮板取料机是水泥厂、矿山、电厂等行业原燃材料预均化堆场的核心取料设备，主要由箱形主梁、刮板输送部分、耙架、固定端梁、摆动端梁等部件组成。刮板输送系统设置在主梁下方，输送链上悬挂一定数量的刮板，动力设施驱动链式刮板将料场低位的物料刮取至导料处。安装在主梁上方的料耙小车通过链条传动带动物料耙在主梁轨道上作往复运动，耙齿插入料堆中将物料松散，松散后的物料自然滚落在刮板之间，再由底部刮板链输送至出料口。        取料机的链条传动系统包含两套关键链条：一套是驱动料耙小车往复运动的传动链条，另一套是底部刮板输送链条。两套链条同时承受交变载荷，在长期运行过程中容易出现链条断裂故障。单链结构取料机在运行时若链条突然断裂，会使料耙小车失去控制，造成设备严重损坏甚至人员伤亡，安全隐患极大。断链保护装置正是针对这一风险而设计的专用安全防护设备，其核心功能是在链条断裂时快速检测并触发停机报警，防止事故扩大。        二、断链保护装置的核心工作原理        2.1总体原理：转速监测法        取料机断链保护装置普遍采用转速监测法作为核心检测原理。其基本逻辑是：正常运行时，主动轴通过链条带动从动轴（或尾轮）同步旋转，从动轴保持一个相对稳定的转速；当链条发生断裂时，主动轴与从动轴之间的传动关系中断，从动轴失去驱动力，转速急剧下降甚至停止转动。        保护器由速度传感器和信号处理器两部分组成。速度传感器（通常为电磁感应式脉冲信号发生器）安装在从动轴轴端，随从动轴一起旋转，将从动轴的转速信号转换为脉冲信号，脉冲信号的频率与从动轴转速成正比。信号处理器安装于就地电控箱或集控室内，接收速度传感器的信号并实时检测脉冲频率。当脉冲信号频率低于预设阈值（通常为正常转速的70%或80%）且持续时间超过设定的延时时间（1-3秒）时，控制器立即判定为断链故障。        一旦判定为断链故障，保护器会触发双重保护动作：一是立即发出声光报警信号，提示现场操作人员；二是输出开关量信号（常开/常闭触点可切换），与取料机控制回路联动，向驱动电机发出紧急停机指令，使设备立即停止运转。信号处理器动作后具有自锁功能，即使速度传感器后续有正常脉冲信号输入，处理器也保持报警保护状态，必须手动复位后才能重新启动。        2.2取料机断链保护的特殊性：两套链条分别监测        原料取料机与普通刮板机最大的不同在于，它具有两套独立的链条传动系统——料耙驱动链条和底部刮板链条。因此，取料机的断链保护需要分别对两套链条进行监测。        料耙驱动链条驱动料耙小车在主梁轨道上往复运动，链条负荷大、冲击频繁，是最容易发生断链的环节。在料耙驱动系统的从动轴（或尾轮轴）上安装测速传感器，实时监测该轴转速，一旦检测到转速骤降或为零，立即触发报警停机。        底部刮板输送链条负责将松散后的物料刮送至出料口，同样需要在从动轴（尾轮）上安装测速传感器进行监测。此外，部分取料机还在链条端部安装拉力传感器，实时显示链条拉力值，使操作人员随时掌握链条负荷情况，当拉力超过设定值或突然归零时同样触发报警。        2.3常见保护方案对比                 其中，接触式测速方案因其高可靠性，在高粉尘、强振动的工业环境中应用最为广泛。        三、取料机断链保护装置的应用优势        取料机断链保护装置具有以下几方面的显著优势：        检测精准，无漏报：采用电磁感应式传感器直接从从动轴采集转速信号，不受现场粉尘、振动、潮湿等恶劣环境干扰，从根本上避免了接近开关常见的信号丢失问题。        安装简便，适应性强：接触式测速传感器直接安装于从动轴轴心，通过钻孔攻丝固定，安装时间短，不改变原有设备结构，适用于各类桥式、侧式刮板取料机。        长寿命，免维护：传感器为全密封结构，防护等级达到IP67/IP68，可直接用水冲洗，无需频繁清理维护，显著降低了现场运维成本。        智能判断，防误报：通过设置合理的延时时间（通常1-3秒）和可调节的转速报警阈值（通常为正常转速的60%-80%），有效避免设备正常启停或短暂负载波动引起的误报警。        故障自锁，安全可靠：保护器动作后自动锁定报警状态，即使转速恢复正常也必须手动复位才能重启设备，有效防止故障未排除就重新启动带来的二次风险。        四、典型应用场景与推荐方案        取料机断链保护装置广泛应用于以下场景：        -水泥厂原料预均化堆场取料机        -煤矿、洗煤厂煤堆取料机        -电厂煤场堆取料机        -矿山原料堆场取料机        -钢铁厂原料场取料机        推荐采用接触式磁电测速断链保护器（如MDR-SCD-10系列），其测量原理成熟，性能稳定，已在大量工业现场得到验证。具体选型时应根据设备工况选择合适的工作温度范围和防护等级，并注意在安装时规范完成从动轴轴心钻孔攻丝和电缆防护。        五、结语        原料取料机作为工业物料均化系统的关键设备，其链条传动系统的运行安全直接关系到整个生产线的稳定运行。断链保护装置通过实时监测从动轴转速变化，能够在链条断裂的瞬间精准捕捉异常信号并快速切断动力，有效防止设备损坏和生产事故，是现代物料输送设备不可或缺的安全保障装置。

         安装断链保护器对刮板机的安全运行具有重要意义，它能够第一时间发现链条断裂，立即触发停机保护机制，有效防止因链条断裂导致的设备损坏、物料溢出或更严重的安全事故，从而保护设备、维护现场作业安全，同时也减少了因意外停机带来的经济损失，保障生产连续性和效率。        安装断链保护器时，需注意以下几点：        1.位置选择：确保传感器紧邻从动轴安装，且易于维护和调整。        2.安装牢固：使用合适的固定件确保传感器安装稳固，避免运行时产生振动影响监测精度。        3.信号线接线：信号线（如4-20mA或RS485）应采用屏蔽电缆，防止电磁干扰，并确保接线正确无误。        4.设定阈值：根据从动轴正常转速设定合理的报警阈值，一般设置为正常转速的80%左右，确保在链条出现问题时及时报警。        5.定期校验：安装后应进行校验和定期维护，检查传感器性能，确保长期稳定运行。

        刮板机断链保护器是一种重要的安全装置，其工作原理是通过实时监测从动轴的转速变化来判断输送链是否断裂。当链条断裂时，从动轴的转速会突然降低，因为不再有链条带动其转动。保护器内设有速度传感器，通常安装在从动轴上或与之相连的传动部件上，能够敏感地捕捉到这种转速的异常变化。        之所以选择从动轴作为监测点是因为它是链条传动系统中的关键环节，直接反映了链条的工作状态。相比主动轴，从动轴在链条断裂时受影响最为直接，转速变化最为明显，因此监测从动轴的转速能更快速、准确地判断出链条是否存在问题。
