机械设备温振传感器选型指南：6大核心维度精准匹配需求

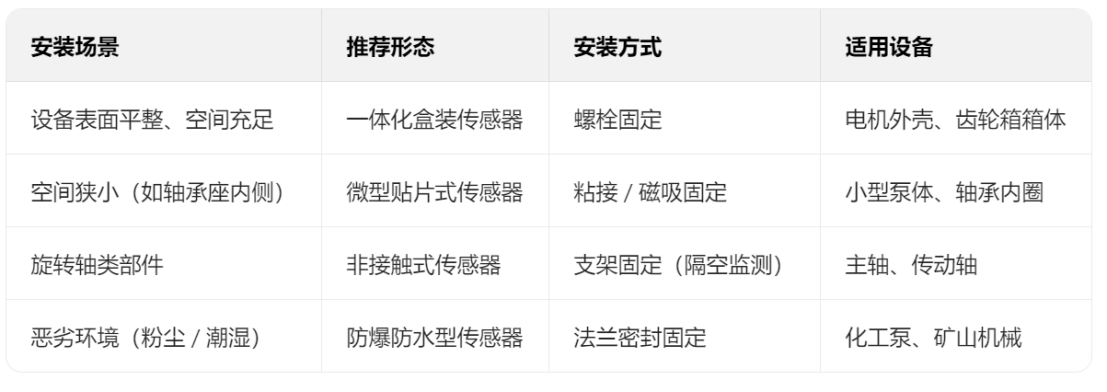

        工业设备温振传感器的安装质量直接影响振动与温度数据的采集精度，进而决定设备故障预警的准确性。需结合设备类型、安装场景及传感器特性，遵循“精准定位、稳固固定、减少干扰”原则，具体安装流程与要点如下：        一、安装前核心准备工作        安装前需做好基础排查与工具准备，避免因前期疏漏导致安装失效：        1.设备状态确认        确保待安装设备处于停机断电状态（尤其是旋转类设备如电机、主轴），避免安装过程中设备误启动引发安全事故；        清洁安装点位表面：用砂纸或酒精擦拭设备外壳、轴承座等安装区域，去除油污、锈迹、粉尘，保证传感器与设备表面紧密贴合（缝隙会衰减振动信号）。        2.安装工具与配件准备        基础工具：螺丝刀、扳手（匹配传感器固定螺栓规格）、电钻（若需打孔固定）、水平仪（确保传感器安装平整）；        专用配件：根据安装方式准备螺栓（建议选用不锈钢材质，防腐蚀）、高强度粘接剂（如环氧胶，适配贴片式传感器）、磁吸底座（临时监测场景）、防水密封圈（潮湿/户外环境）；        辅助设备：万用表（安装后检测传感器电路通断）、振动校准仪（可选，用于验证安装后数据准确性）。        3.传感器参数核对        再次确认传感器的量程、频率响应范围是否匹配设备特性（如高温设备需确认传感器耐温上限）；        检查传感器线缆长度：确保线缆足够连接至数据采集终端，避免拉扯导致线缆破损（若长度不足，需选用同规格延长线，减少信号损耗）。        二、主流安装方式与操作步骤        根据设备结构、安装空间及监测需求，工业温振传感器主要有4种安装方式，具体操作如下：        1.螺栓固定安装（推荐：长期监测、高振动设备）        适用场景：空间充裕的固定设备（如电机外壳、齿轮箱箱体、泵体底座），适合一体化盒装传感器，振动信号传递最稳定。        操作步骤：        第一步：定位安装点位——优先选择设备振动敏感区域（如电机轴承座正上方、齿轮箱输出端外壳），避开设备非刚性结构（如散热片、塑料护罩，易产生虚假振动信号）；        第二步：打孔与攻丝（若设备无预设安装孔）——根据传感器底座安装孔尺寸（如M4、M5），用对应规格钻头在设备表面打孔，再用丝锥攻丝（深度需匹配螺栓长度，避免钻穿设备壳体）；        第三步：固定传感器——在传感器底座与设备表面之间垫12mm厚的金属垫片（增强密封性，减少振动衰减），将螺栓穿过传感器安装孔拧入设备螺纹孔，用扳手拧紧（扭矩控制在传感器说明书要求范围，避免过紧损坏传感器或设备壳体）；        第四步：线缆整理——将传感器线缆沿设备外壳走势固定（用线缆卡子或扎带），避免线缆悬垂（气流或设备振动会导致线缆晃动，干扰信号）。        2.贴片式粘接安装（适用：狭小空间、不便打孔场景）        适用场景：小型设备（如微型泵、精密轴承座）、薄壁结构设备（如管道），或设备不允许打孔（避免结构损伤），适合微型贴片式传感器。        操作步骤：        第一步：表面预处理——用砂纸打磨安装点位（粗糙度Ra1.6Ra3.2），再用酒精彻底清洁，待表面干燥后，在传感器底面均匀涂抹高强度环氧粘接剂（厚度0.10.2mm，避免胶层过厚影响振动传递）；        第二步：定位粘接——将传感器精准贴合在安装点位，用手按压3060秒，确保无气泡残留，再用胶带辅助固定（避免粘接过程中传感器移位）；        第三步：固化等待——根据粘接剂特性，在常温下静置固化（通常24小时，高温固化型需按说明书加热），固化期间禁止触碰传感器或启动设备；        第四步：强度测试——固化后轻拉传感器线缆，确认传感器无松动（若脱落需重新清洁表面并涂抹粘接剂）。        3.磁吸式安装（适用：临时监测、频繁移动场景）        适用场景：设备调试阶段、临时故障排查（如风机振动检测），或不允许打孔/粘接的设备（如精密仪器外壳），需传感器自带磁吸底座。        操作步骤：        第一步：清洁磁吸面——用酒精擦拭传感器磁吸底座与设备安装区域，去除杂质（杂质会导致磁吸不牢固，且影响振动传递）；        第二步：吸附固定——将传感器磁吸底座对准安装点位，直接吸附在设备表面，用手按压10秒确保吸附紧密（检查传感器是否水平，可用水平仪校准）；        第三步：稳定性检查——启动设备（低速运行），观察传感器是否因振动移位（若移位需重新调整吸附位置，或在底座周围粘贴防滑胶带辅助固定）；        注意：磁吸式安装仅适用于铁磁性材质设备（如钢、铸铁外壳），非铁磁性材质（如铝合金、塑料）需搭配磁性转接板。        三、安装后关键检查与注意事项        安装完成后需进行多维度检查，确保传感器正常工作：        1.基础功能检查        电路通断：用万用表检测传感器电源引脚与信号引脚，确认电路无短路、断路（若为有线传感器，需检查线缆接头是否牢固，无线传感器需确认网络连接正常）；        数据采集：连接数据采集终端，启动设备，观察温度与振动数据是否实时显示（温度数据应与环境温度或设备常温状态匹配，振动数据无异常波动）。        2.环境适配防护        潮湿/户外环境：检查传感器外壳与线缆接头是否密封（加装防水密封圈，线缆接头用防水胶带包裹），防护等级需达IP67及以上；        防爆区域：确认传感器防爆认证（如ExdIIBT4Ga）与安装场景匹配，线缆选用防爆屏蔽线，接头处用防爆密封接头；        电磁干扰环境（如变压器、变频器附近）：传感器线缆需选用屏蔽线（屏蔽层接地），避免与强电电缆平行敷设（间距至少30cm），减少电磁干扰导致的数据漂移。        3.长期运维准备        标记安装信息：在传感器附近粘贴标签，注明安装日期、传感器型号、负责人（便于后期维护）；        定期检查：每月检查传感器固定状态（螺栓是否松动、粘接是否脱落、磁吸是否牢固），每季度清洁传感器表面（避免粉尘堆积影响温度检测精度）。        通过以上安装流程与要点，可确保温振传感器稳定采集设备运行数据，为工业设备预测性维护提供可靠的数据支撑，避免因安装不当导致的监测失效或设备故障漏判。

        温振传感器作为工业设备状态监测的核心部件，其故障会直接影响数据准确性，进而导致设备异常误判或漏判。以下是其6类常见故障及具体特征，方便运维人员快速排查：        一、数据采集类故障：核心功能失效        这是最直接影响监测效果的故障，表现为无法获取温度或振动数据：        温度数据异常：显示固定值（如0℃、200℃或传感器最大量程），或与设备实际温度偏差超过±5℃（排除环境干扰后）；        振动数据异常：振动值长期为0（非设备停机状态），或无规则跳变（如突然从1mm/s跳到10mm/s，无设备工况变化）；        根源：多为传感器内部芯片损坏（如温度采集NTC芯片、振动压电陶瓷片故障），或信号处理电路烧毁（如长期过压、过流）。        二、安装与连接类故障：外部因素导致数据偏差        非传感器本身损坏，而是安装或接线不当引发的“假性故障”，占比超30%：        安装松动：螺栓固定型传感器未拧紧（扭矩不足，如M5螺栓未达到8N·m），导致振动传递失效——设备振动时，传感器“悬空”，数据比实际低50%以上；        接触不良：贴片式传感器未贴紧设备表面（中间有油污、灰尘），或磁吸式传感器磁力衰减（吸附力＜50N），导致温度传导受阻（数据比实际低1020℃）；        接线故障：信号线（如485、模拟量线）虚接、短路，或正负极接反（部分传感器无反接保护），表现为“偶尔有数据、偶尔断联”，或直接无输出。        三、环境适应性故障：恶劣工况引发性能下降        温振传感器多用于工业现场（如车间、机房），环境因素易导致故障：        高温老化：长期工作在超过传感器耐受温度的环境（如传感器额定上限85℃，实际工况95℃），会加速内部元件老化，表现为“数据漂移越来越严重”（如每月温度偏差增加1℃）；        潮湿锈蚀：在高湿度（＞90%RH）或有冷凝水的场景（如冷藏设备附近），传感器外壳或接线端子锈蚀，导致信号短路或接触电阻增大（振动数据波动变大）；        粉尘/油污污染：粉尘进入传感器探头（如振动加速度计的敏感元件），会阻碍振动传递；油污覆盖温度探头，会减缓温度响应速度（如设备升温10℃，传感器需30秒以上才显示变化，正常应＜10秒）。        四、电源与供电类故障：能量输入异常        传感器依赖外部供电（如DC1224V），供电不稳定会直接影响工作：        欠压故障：供电电压低于传感器最低要求（如额定12V，实际仅8V），导致传感器“低功耗保护”，停止数据采集，或输出数据精度下降（振动值偏差超±20%）；        过压烧毁：供电电压突然飙升（如电网波动、电源模块故障，电压达30V以上），击穿传感器内部稳压电路，表现为“通电后无任何反应”（指示灯不亮、无数据输出）；        电磁干扰：附近有大功率设备（如变频器、电机），未做电磁屏蔽，导致供电线路引入杂波，表现为“数据有规律波动”（如与电机启动频率同步的跳变）。        五、结构与机械类故障：物理损伤导致功能失效        多为外力或长期磨损引发，常见于设备振动剧烈的场景（如破碎机、风机）：        探头损坏：温度探头（如热电偶、PT100探头）被设备机械撞击弯曲、断裂，或振动探头（如加速度计）的金属外壳变形，直接导致对应参数无法采集；        外壳破裂：传感器外壳（多为铝合金或塑料）受重物撞击、跌落（如安装时失手掉落，高度＞1米），导致内部元件暴露，易受粉尘、水汽侵蚀，进而引发二次故障；        线缆老化：传感器连接线（尤其是带线缆的型号）长期随设备振动弯曲，或被油污腐蚀，导致线缆内部铜芯断裂，表现为“移动线缆时数据恢复，静止时断联”。        六、校准与漂移类故障：长期使用后的精度失效        传感器并非“一装永逸”，长期使用会出现精度漂移，属于“隐性故障”：        零点漂移：无振动、常温环境下（如设备停机，环境温度25℃），传感器显示温度≠25℃（偏差超±2℃），或振动值≠0（偏差超±0.1mm/s），且无法通过重新校准修正；        灵敏度下降：振动传感器对设备微小振动的“感知能力”变弱——如设备轴承早期磨损（振动值从0.5mm/s升至0.8mm/s），传感器仅显示从0.5mm/s升至0.6mm/s，错过故障预警时机；        根源：多为传感器内部敏感元件（如压电晶体、铂电阻）长期疲劳，或校准参数丢失（如存储芯片故障），通常需要返厂重新校准或更换元件。

        温振传感器的输出信号直接决定了其与后端采集设备（如PLC、数据采集卡、工业网关）的兼容性、数据传输距离及测量精度，目前主流输出类型可分为“模拟信号”和“数字信号”两大类，不同类型适配场景差异显著。以下从信号分类、核心特性及选择逻辑三方面详细说明：        一、温振传感器主流输出信号类型（4类核心）        温振传感器需同时输出“温度信号”和”振动信号”，两类信号的输出形式通常一致（部分高端型号可混合输出），主流类型如下：        二、输出信号选择的4大核心逻辑（按需匹配是关键）        选择时需围绕“传输距离、精度需求、现场环境、系统兼容性”四大维度，避免“过度追求高端”或“适配性不足”：        1.优先看“传输距离”：决定信号抗干扰与布线成本        -短距离（≤10m）：选“电压信号（0-5V/0-10V）”，如设备本地控制柜就近采集，成本低且无需复杂布线；        -中长距离（10-100m）：选“4-20mA电流信号”，如车间内跨区域设备（如从生产线到控制室），抗干扰能力优于电压信号，适合工业强电磁环境；        -超远距离（＞100m）或多设备组网：选“RS485/CAN总线”（有线）或“LoRa/NB-IoT”（无线），如厂区多车间设备联网、偏远地区风电场，总线型可减少线缆数量，无线型避免布线难题。        2.再看“精度与稳定性需求”：匹配监测目标        -低精度场景（如设备表面温度±1℃、振动加速度±5%误差可接受）：电压信号或基础4-20mA信号即可，满足常规状态监测（如普通电机过热预警）；        -高精度场景（如精密机床主轴振动、风电齿轮箱温度监测，需±0.1℃温度误差、±1%振动误差）：选“数字信号（RS485/无线）”，数字信号无模拟信号的“传输损耗”，且支持数据校验，避免信号失真；        -高可靠性场景（如石油化工防爆区域、电力设备）：优先选“4-20mA两线制”（布线简单，防爆认证易获取）或“工业级无线信号（LoRa/NB-IoT，需满足防爆等级）”。        3.结合“现场环境与布线条件”：减少部署难度        -布线便利场景（如新建车间、设备集中区域）：选4-20mA或RS485总线，稳定性高，后期维护方便；        -布线困难场景（如老旧厂房改造、高空设备、户外分散设备）：必选“无线信号”（如风机叶片监测用LoRa，户外光伏电站用NB-IoT），无需破坏原有结构，部署效率高；        -强干扰环境（如变频器附近、高压设备旁）：避免选电压信号，优先选4-20mA电流信号（抗干扰强）或带屏蔽的RS485总线，减少信号干扰导致的测量误差。        4.最后匹配“后端采集系统”：避免兼容性问题        -若后端是传统仪表、PLC（如西门子S7-200、三菱FX系列）：优先选“4-20mA或RS485（Modbus-RTU协议）”，多数PLC自带模拟量输入模块或RS485接口，无需额外加装设备；        -若后端是工业网关、云平台（如阿里云、华为云）：选“无线信号（NB-IoT/5G）”或“RS485（需网关转以太网）”，支持数据直接上传云端，适配智能化管理需求；        -若后端是实验室数据采集卡（如NI采集卡）：选“电压信号（0-5V）”，采集卡通常自带电压输入通道，无需转换，操作便捷。        三、总结：选择步骤简化        1.明确“传输距离”（短/中/长）→初步锁定信号类型（电压/电流/总线/无线）；        2.确认“精度需求”（低/高）和“环境条件”（布线/干扰）→缩小范围；        3.匹配“后端设备兼容性”→确定最终输出信号。        例如：车间内10台电机集中监测，后端用PLC，传输距离20m→选4-20mA电流信号；户外50个光伏逆变器分散布置，后端连云平台，布线困难→选NB-IoT无线信号。
