陕西某洗煤厂业主强制要求加装刮板机断链保护装置的技术实践

        陕西黄陵地区煤炭资源丰富，洗煤厂众多。2025年10月，黄陵某民营洗煤厂（年入选原煤150万吨）的业主方在一次安全专题会议上，做出了一个强硬决定：全厂所有刮板输送机必须在年底前加装可靠的断链保护装置，否则相关设备不得投入运行。

        这一决定的直接导火索，是该厂在2025年下半年连续发生的两起刮板机断链事故。

        第一起事故（7月）：一台用于中煤输送的刮板机在夜间发生断链，链条堆积卡死，导致机头链轮崩裂，停机抢修52小时，直接维修费用6.8万元，加上洗煤停产损失，合计约15万元。更严重的是，断链瞬间飞出的链环砸坏了旁边的电缆桥架，险些造成电气短路火灾。

        第二起事故（9月）：另一台矸石刮板机断链，工人未及时发现，导致链条在机尾处缠绕、拉弯从动轴，整根从动轴报废。维修+更换从动轴耗时4天，损失超过12万元。

        业主方李总（化名）在事故分析会上质问：“我们每年花那么多钱检修设备，为什么连一个断链保护都搞不好？我不要听理由，我要看到结果。所有刮板机，必须装上真正能用的保护器。”

        于是，一场由业主强制要求、技术部门具体落实的断链保护装置加装改造，在全厂范围内展开。本文以其中一台典型刮板机的改造为例，记录全过程。

        二、改造前设备状况及业主核心要求

        2.1设备基本情况

        本次改造的对象，是洗煤厂主洗车间的一台精煤刮板输送机，用于将精煤脱水筛下的产品输送至精煤仓。

        ●型号：XGZ-1200型

        ●输送长度：58米

        ●链速：0.8m/s

        ●电机功率：45kW

        ●工作环境：洗煤厂主洗车间，环境潮湿，煤尘浓度中等，有喷淋水雾

        2.2改造前保护状况

        该刮板机之前没有安装任何形式的断链保护装置。厂方一直依赖人工巡检（每2小时一次）来判断链条是否正常。但两次断链事故均发生在夜班，巡检间隔期间链条断裂，未能及时发现。

        业主李总明确表示：“人工巡检不可能24小时无死角，必须用设备来保护设备。”

        2.3业主对断链保护装置的核心要求

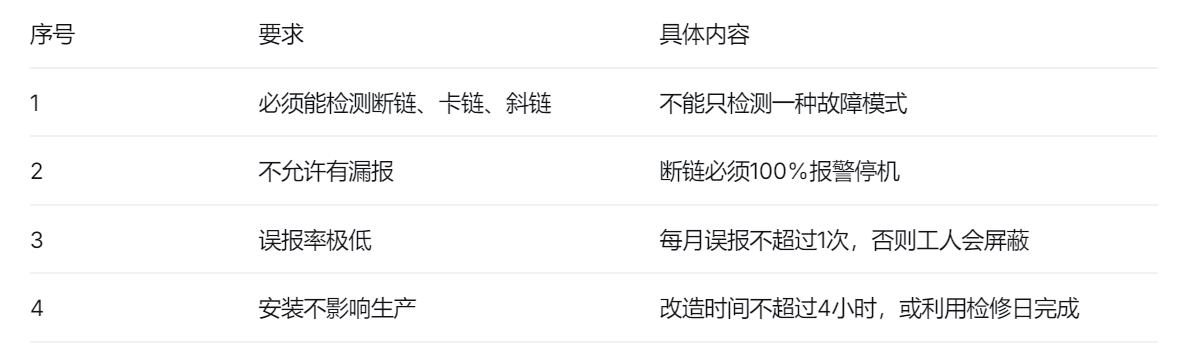

        业主在改造任务书中明确列出了四条强制性要求：

        此外，业主还要求：改造完成后，要进行连续30天的运行考核，期间若发生一次漏报，供货方需无条件退货并赔偿停产损失。

        三、选型与技术方案

        3.1选型过程

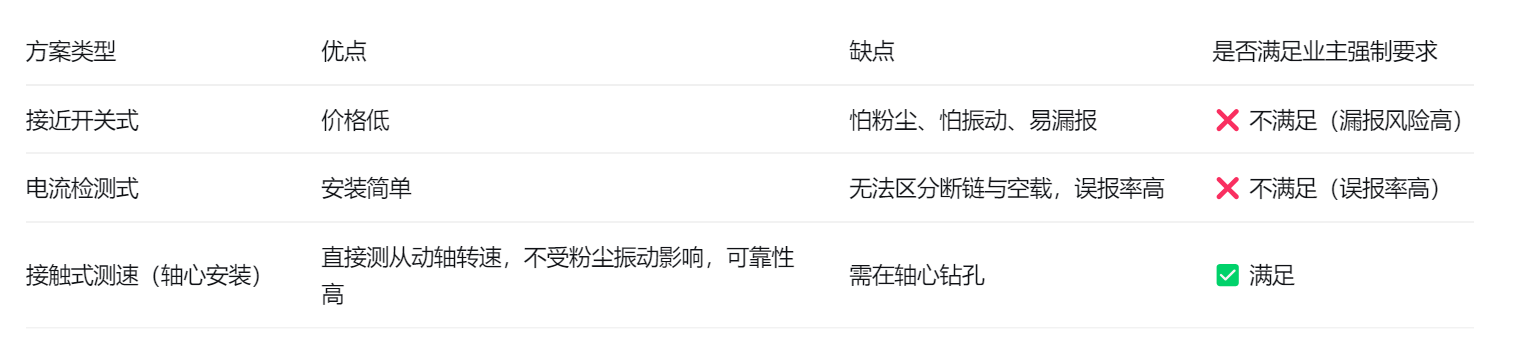

        洗煤厂机电科长张工负责技术选型。他对比了三种主流方案：

        经过现场勘察和业主确认，最终选定接触式磁电测速断链保护器（型号：MDR-SCD-10）。业主李总亲自拍板：“就选这种测速的，贵一点可以，但必须可靠。”

        3.2技术方案核心要点

        ●测量原理：磁电式速度传感器直接安装在从动轴轴心，实时监测转速。当转速低于正常值的70%时，保护器输出报警信号，PLC执行停机。

        ●安装位置：从动轴轴端（有约50mm外露轴头，直径φ60mm）。

        ●输出接口：两线制常闭触点，与原控制系统（西门子S7-200SMART）兼容。

        四、安装改造实施

        4.1时间安排

        利用洗煤厂每月一次的设备检修日（停机8小时）进行。实际安装时间约1.5小时，其余时间用于调试、培训和试运行。

        4.2安装步骤

        步骤1：安全准备（15分钟）

        办理检修工作票，切断刮板机电源及控制电源，挂牌上锁。清理从动轴端面的煤泥和锈蚀。

        步骤2：轴心钻孔攻丝（40分钟）

        使用磁力钻配合φ10.5mm钻头，在轴心钻深20mm的底孔，然后攻M10×1.5螺纹。钻孔过程中用磁铁吸附铁屑，防止落入轴承。

        步骤3：传感器安装（10分钟）

        将MDR-SCD-10的磁电式速度传感器旋入螺纹孔，涂少量螺纹锁固胶，拧紧力矩20N·m。传感器尾部引出耐油屏蔽电缆，沿机尾罩内侧敷设，穿金属软管保护。

        步骤4：接线与参数设定（15分钟）

        电缆引入现场防爆接线盒，传感器信号线接入PLC数字量输入模块（I0.0）。通过保护器面板上的拨码开关，设定额定转速为600r/min，报警阈值70%（低于420r/min报警），延时时间2秒。

        步骤5：功能测试（20分钟）

        ●空载测试：刮板机空载运行，实测转速598r/min，保护器显示正常，PLC无报警。

        ●模拟断链：手动盘车使从动轴减速至350r/min，2秒后保护器输出报警，PLC执行停机，中控室显示“精煤刮板机断链报警”。

        ●模拟卡链：在刮板机中部加入阻力使转速下降至400r/min，同样触发报警。

        ●误报测试：正常启停过程中，保护器无任何误报。

        步骤6：现场培训（20分钟）

        对洗煤厂当班电工和岗位工进行培训，内容包括：转速表读数含义、正常范围（580~620r/min）、报警复位操作、每月清理轴端积尘等。

        4.3业主验收

        业主李总亲自到场验收。他提出一个额外测试：人为拔掉传感器电缆，观察系统反应。MDR-SCD-10在断线后立即输出报警（故障安全型设计），PLC停机。李总满意地说：“这个好，坏了也能报警，不是装样子。”

        五、运行效果及跟踪数据

        5.1三个月跟踪数据（截至2026年1月）

        5.2经济效益

        ●直接避免一次断链事故，按该厂历史损失均值13.5万元计算。

        ●MDR-SCD-10保护器投入约6000元。

        ●改造后首年净节省：13.5万元-0.6万元=约12.9万元。

        更重要的是，业主李总将这次改造作为全厂安全提升的标杆案例，要求其他车间（原煤输送、矸石排放等）在2025年第一季度前完成剩余5台刮板机的断链保护加装，均采用MDR-SCD-10。

        六、经验总结与建议

        6.1业主强制推动是成功的关键

        很多企业不是买不起好的保护器，而是缺乏“非做不可”的决心。本次改造中，业主李总的强硬态度（“不装不准运行”）直接推动了技术选型的落地。建议其他企业在安全投入上，高层要有同样的决心。

        6.2选型不要只看价格

        接近开关虽然便宜，但在洗煤厂潮湿、粉尘环境下可靠性大打折扣。MDR-SCD-10接触式测速方案单价较高，但全生命周期成本更低，且能真正避免事故。业主李总的原话：“省那几千块钱，不够一次事故的零头。”

        6.3安装并不复杂

        很多人担心轴心钻孔会损坏设备。实际上，只要使用磁力钻和专用夹具，钻孔深度控制在15-20mm，完全不会影响从动轴强度。整个安装可在2小时内完成，利用检修日即可。

        6.4给同类企业的建议

        如果你所在的企业也面临以下问题：

        ●刮板机没有断链保护，全靠人工巡检；

        ●曾经发生过断链事故，但整改一直拖而未决；

        ●领导担心投入大、效果不确定；

        建议做法：先从一台最关键的刮板机开始，采用MDR-SCD-10接触式测速方案，利用检修日完成改造。运行一个月后，用数据说话，再推广到全厂。

        七、结语

        陕西黄陵某洗煤厂业主强制要求加装刮板机断链保护装置的案例，充分说明了：安全投入不能靠自觉，要靠制度；保护选型不能图便宜，要靠原理。

        一次断链事故的损失，足以买下全厂所有刮板机的优质保护器。关键在于，你是否愿意迈出第一步。
