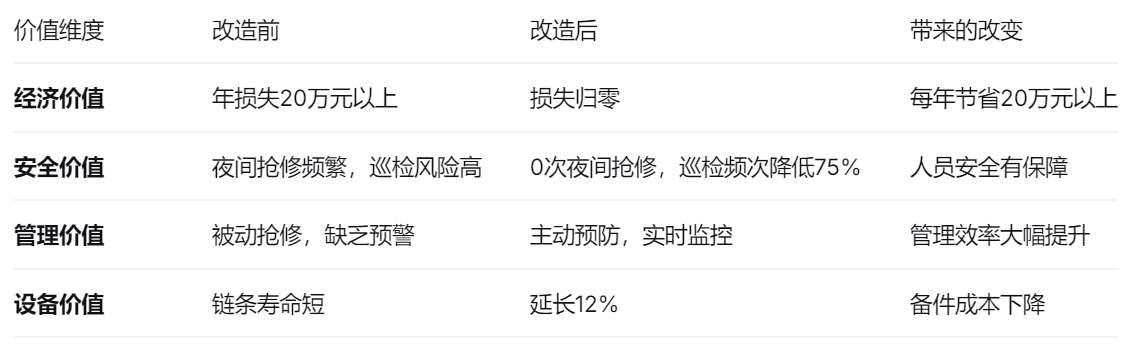

陕西榆林某矿业刮板机升级改造案例：德克西尔断链保护器让“老大难”变“放心设备”

        在矿山、煤炭、建材、电力等行业的散料输送系统中，刮板输送机（刮板机）作为关键输送设备，其运行稳定性直接关系到整条生产线的效率与安全。然而，据行业统计，断链故障约占刮板机总故障的三分之一，是影响设备正常运行的主要隐患之一。断链不仅会导致物料堆积、设备停机，严重时还可能引发链条甩出伤人、设备损坏等安全事故。        要有效预防断链故障，首先必须深入理解其发生的原因。本文将从多个维度系统分析刮板输送机断链故障的根源，为设备管理与维护人员提供全面参考。        一、链条本身质量问题        1.1材质与制造工艺缺陷        链条的材质和制造质量是决定其使用寿命的基础因素。若链条材质不符合设计要求、热处理工艺不当、焊接质量差，链条本身的强度就无法满足工况需求，在正常载荷下也可能提前断裂。        1.2链条节距不一致        对于双链刮板输送机，若两条链条的链环节距不一致（一条磨损程度比另一条严重），会导致全部负荷集中在一条链条上，使其过载断裂。同样，如果两条链条长短不一，短的一条承受负荷过大，也容易先行断裂。        1.3连接件缺陷        圆环链的连接螺栓丢失或损坏，会导致链条脱节而断裂。变形链环过多时，链条在运转过程中啮合不好，受力不均，也会引发断链事故。        二、安装与调试不当        2.1链条张紧度不合适        链条过紧：不仅会增加链条的初张力，缩短其使用寿命，而且当链条在运行中遇到刮卡时没有缓冲余地，会急剧增大链条的张力负荷，导致断裂。        链条过松：当链条运行到链轮处时会发生跳牙（掉链）现象，使链环受到链轮轮齿的冲击而变形甚至断裂。松弛状态下运转还会出现卡链和跳链，使链齿和链轮轮齿损坏。        2.2设备安装不平不直        刮板输送机铺设时，若机头、机尾和中间部不在一条直线上，或工作面不平不直，特别是呈弧形弯曲时，边双链的外侧链条负荷过大，最容易被拉断。溜槽对口错位也会挂住刮板或链环，造成卡阻断裂。        2.3机头位置不正        机头位置不正，机头与第二节溜槽或底座不平，会导致刮板链在运行过程中受力不均，增加断链风险。        三、运行工况恶劣        3.1冲击载荷与疲劳破坏        刮板链在运行中长期承受平均载荷和较大的动载荷反复作用，当阻力过大时，会造成链条的疲劳破坏。长时间受动载作用，链条节距会逐渐增长，强度下降。若链条在运行中突然受到大于其静态破断载荷的冲击力，会直接导致断裂。        3.2腐蚀环境影响        井下腐蚀性水或潮湿环境会使链环产生锈蚀、锈痕甚至裂缝，导致链条断面减小，强度显著降低。腐蚀与磨损的共同作用，会加速链条的失效过程。        3.3工作面条件限制        巷道顶板高度不足、机头较高时，大块煤或矸石被运到机头处可能卡在输送机与顶板之间，对链条产生冲击而断链。工作面底板不平也会造成输送机刮板受力不均，增加断链风险。        四、异物卡阻与突发冲击        4.1异物进入链条        链条周围出现异物（如小石子、废铁、木块等）是导致卡链甚至断链的常见原因。当刚性物件的一端放在溜槽中，另一端被卡在煤帮或机旁的固定物上时，会对刮板链产生巨大的冲击力。        4.2链轮咬进杂物        链轮咬进杂物会使刮板链脱出轮齿，造成跳链或卡阻，严重时直接引发断链。        4.3溜槽内物料堆积        当装煤（渣）过多，特别是在超载情况下启动电动机，会增大链条承受的动张力，致使链条断裂。回空链带回煤（渣）过多也会造成底链过载而断链。        五、维护与检修缺失        5.1磨损超限未及时更换        刮板链过度磨损已达疲劳极限仍在运行，是断链的重要原因。链轮过度磨损后与链条啮合状态恶化，也会加速链条损坏。有研究指出，检修维护不到位是导致断链故障的典型原因之一。        5.2变形部件未更换        变形的刮板、链环、连接环若不及时更换，会加速刮板链的损坏过程。刮板两端头过度磨损导致长度变短，也容易出槽引发故障。        5.3螺栓松动未紧固        刮板与链子连接螺栓松动，会导致刮板歪斜，使链条受力不均，增加断链风险。        六、操作不当与超载运行        6.1野蛮违章操作        野蛮违章操作是造成断链故障的重要因素之一。包括强行开动机器、频繁点动启动、在设备卡阻时未妥善处理就直接强行启动等。        6.2超载启动        在溜槽内压煤（渣）过多的情况下强行启动机器，会使链条承受远超正常工况的动载荷，极易导致断裂。        6.3工作面工程质量差        综采工作面工程质量差，如工作面不平、不直，推溜出现急弯等，都会造成刮板链受力不均、刮卡脱轨，最终引发断链。        七、断链故障预防措施建议        基于上述原因分析，预防断链故障需从多个方面入手：        7.1选型与采购        -选择符合国家标准、质量可靠的链条产品        -确保两条链条长度一致、节距匹配        7.2安装与调试        -确保输送机铺平铺直，机头、机尾、中间部成一直线        -调整链条松紧度至适当状态（既不过紧也不过松）        -机头位置要正，与溜槽间隙适当        7.3运行与维护        -定期检查链条磨损情况，及时更换磨损超限的链条        -定期清理链条周围的异物，防止卡阻        -及时紧固松动的连接螺栓        -对变形的刮板、链环及时更换        -定期调整链条松紧度        7.4操作管理        -严禁超载启动，装渣（煤）要适量        -严格遵守操作程序，不能强行开动机器        -加强操作人员培训，提高安全意识和操作技能        -建立设备巡检制度，及时发现并处理隐患        八、结语        刮板输送机断链故障的发生往往是多种因素共同作用的结果，既有链条本身的质量问题，也有安装调试不当、运行工况恶劣、维护缺失、操作失误等方面的原因。深入理解这些原因，有助于设备管理和维护人员有针对性地采取预防措施，从源头上减少断链故障的发生。        对于已投入运行的刮板输送机，建议建立完善的设备维护档案，记录链条更换周期、磨损情况、故障历史等信息，逐步形成符合自身工况特点的维护策略。同时，安装可靠的断链保护装置（如从动轴转速监测保护器），可在断链发生的第一时间切断电源并报警，最大限度减少故障损失。        只有将优质设备、规范安装、精心维护、正确操作四者有机结合，才能真正降低断链故障的发生率，保障刮板输送机的安全、高效、稳定运行。

        在煤矿、建材、电力等行业的散料输送系统中，刮板输送机（刮板机）是关键的运输设备。其运行环境恶劣，链条承受重载与交变应力，断链、卡链、打滑等故障时有发生。一旦发生断链，轻则导致物料堆积、链条堆积，重则可能拉毁溜槽、损坏驱动装置，甚至引发安全事故，造成重大经济损失。        因此，一种能够直接、可靠地监测从动轴真实运转状态的保护装置至关重要。本文以MDR-SCD-10-G型刮板机断链保护器为例，深入解析其基于接触式硬连接的独特技术原理与应用价值。        一、硬连接监测：一种更可靠的断链保护原理        市面上许多断链保护器采用非接触式传感器（如接近开关）检测安装在轴上的检测片。然而，在振动大、粉尘多的刮板机现场，检测片松动、传感器被污染或间隙变化都可能导致信号误判。        MDR-SCD-10-G断链保护器采用了一种更为直接和可靠的接触式、同轴硬连接监测原理：        1.信号采集：硬连接，无误差        该系统的核心在于速度传感器（如SCD-1）的安装方式。它并非旁侧检测，而是通过在从动轴轴心端面上加工螺纹孔或焊接专用螺母，将传感器的转动轴芯直接、牢固地拧紧固定在从动轴轴心上。这种设计实现了传感器转动轴芯与从动轴的完全同步、无滑差旋转。当从动轴转动时，传感器内部的感应机构随之旋转，直接生成与转速成正比的脉冲频率信号。这种硬连接方式彻底杜绝了因打滑、偏心或检测物脱落导致的信号失真，确保了原始数据的绝对准确。        2.智能判断：自动设定阈值        传感器将脉冲信号传输至保护器主机。在设备正常启动并达到稳定转速后，操作人员可触发“智能设定”模式。保护器自动学习并记录当前正常转速对应的脉冲频率，并将其80%的数值自动设定为动作阈值。这简化了调试过程，并排除了人为计算误差。        3.可靠执行：快速停机与自锁        在运行监测中，一旦保护器检测到脉冲频率低于设定阈值，并持续超过预设的延时（如5秒，防止瞬间波动误动），便立即判定为断链或打滑故障。其内置的输出继电器（无源接点，AC220V/5A）动作，发出开关信号，可串联接入电机控制回路，直接切断驱动电机电源，实现紧急停机。同时，保护器进入自锁状态并发出声光报警，确保在故障排除并手动复位前，设备无法重新启动，保障检修安全。        二、核心技术特点与优势        基于上述硬连接监测原理，MDR-SCD-10-G展现出了区别于传统产品的显著技术优势：        1.同轴硬连接，信号零误差        这是其最核心的特点。传感器与从动轴通过螺纹或焊接实现机械硬连接，旋转完全同步。这从根本上消除了非接触式安装可能因间隙变化、检测体污染或打滑导致的信号丢失或误报问题，特别适用于低速、重载、强振动的刮板机工况。        2.结构坚固，耐受恶劣工况        传感器整体采用密闭封装，与从动轴直接连接，无外露的精密检测面。这使得它能够耐受严重的粉尘、潮湿、油污以及持续性的机械振动，防护等级高，使用寿命长。        3.智能设定，操作简便        无需复杂的计算和电位器调节。只需在设备正常运转后按下一个按键，保护器即可自动学习正常转速并设定报警点，实现了“傻瓜式”的精准调试，避免了人为设置错误。        4.多功能保护与自锁复位        不仅能准确监测断链，对于因各种原因（如负载过大、轴承损坏等）导致的从动轴慢转、卡转、甚至停转同样有效。动作后的自锁功能，是设备检修安全的重要保障。        三、选型与安装应用要点        为确保该保护系统发挥最佳效能，在实施过程中需注意以下关键点：        安装准备：最关键的一步是在安装前，需在刮板机从动轴（尾轴）的轴心端面精确加工出与传感器安装螺纹相匹配的螺纹孔，或焊接一个强度足够的安装螺母。必须确保加工面与轴心垂直，以保证传感器安装后不偏斜。        安装与防护：将传感器旋入安装孔并锁紧，确保连接稳固。传感器引出线需妥善固定，避免在设备运行时因摆动导致接头松动或线缆破损。        调试验证：设备安装接线无误后，启动刮板机。待转速稳定后，按住设定键2秒进入智能设定状态，指示灯闪烁表示正在学习，完成后自动进入监测状态。随后，可人为模拟故障（如利用停机机会短暂阻止传感器旋转），验证保护器能否在规定时间内可靠动作并自锁。        四、结语        对于刮板机这类关键输送设备而言，断链保护的可靠性直接关系到整条生产线的安全与效率。MDR-SCD-10-G通过其独特的接触式同轴硬连接技术，为从动轴转速监测提供了一种更为直接、可靠的解决方案。它摒弃了间接测量可能带来的不确定性，以坚固的结构和精准的判断，为设备稳定运行构筑了坚实的安全防线。在选择断链保护器时，深入理解其技术原理，尤其是信号采集方式的可靠性，比单纯比较参数更有实际意义。

        断链保护器并非“可有可无”的附加设备，而是现代洗煤厂保障连续生产与设备安全的关键防护装置。从技术适配性和安全效益出发，以下类型的洗煤厂尤其适合、甚至迫切需要安装断链保护器：        1.大型/千万吨级洗煤厂        特点：处理量大、刮板机功率高、运行连续性强。        需求：一旦断链停机，损失以“万元/小时”计；设备维修成本高。        价值：通过毫秒级预警避免主电机、减速机等核心部件损毁，保障OEE（设备综合效率）。        2.采用重介质或跳汰工艺的洗煤厂        特点：刮板机常用于精煤脱介筛下、矸石排料等关键环节，负载波动大、链条磨损快。        风险：介质粘附、矸石卡阻易导致瞬时过载，加速链条疲劳断裂。        价值：德克西尔等智能保护器可区分“卡阻”与“真断链”，避免误停，同时精准捕捉真实故障。        3.老旧洗煤厂技术改造项目        特点：设备服役年限长，链条、链轮磨损严重，突发断链风险高。        痛点：缺乏状态监测手段，依赖人工巡检，响应滞后。        价值：低成本加装断链保护器，是“花小钱防大灾”的典型技改措施，快速提升本质安全水平。        4.智能化/无人化示范洗煤厂        特点：追求“少人则安、无人则安”，自动化程度高。        要求：必须具备设备自诊断、故障自预警能力，才能实现远程监控与无人值守。        价值：断链保护器作为关键感知节点，可接入DCS、集控平台，成为智能矿山数据底座的一部分。        5.位于偏远或高寒地区的洗煤厂        特点：冬季低温导致链条脆性增加；运维人员少、响应慢。        风险：夜间或节假日发生断链，若未及时发现，可能引发二次损坏。        价值：自动报警+远程通知功能，确保故障第一时间被知晓，缩短停机窗口。        6.对安全生产考核严格的国有或集团下属洗煤厂        背景：受上级单位“零非停、零重伤”等硬性指标约束。        驱动：主动安装断链保护器既是技术需求，也是管理合规举措。        趋势：越来越多能源集团已将“刮板机标配断链保护”写入设备采购技术规范。        总结：        只要您的洗煤厂使用刮板输送机，且满足以下任一条件——        日处理量>1000吨        刮板机为关键工艺环节（如主洗产品输出、矸石外运）        曾发生过断链事故或链条频繁更换        正在推进智能化、安全标准化建设        那么，安装断链保护器就不是“要不要”的问题，而是“早装早受益”的必然选择。        建议：可联系专业厂商（如德克西尔）提供免费工况评估，根据刮板机型号、链条规格、负载特性定制保护方案，确保“装得准、报得准、停得准”。
