陕西某地面矿山刮板机安装MDR-SCD-10断链保护器项目案例

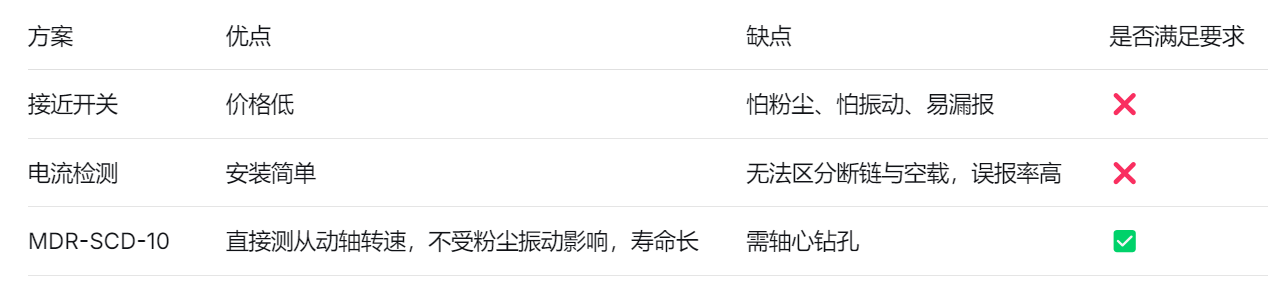

        一、项目背景        陕西黄陵地区煤炭资源丰富，洗煤厂众多。2025年10月，黄陵某民营洗煤厂（年入选原煤150万吨）的业主方在一次安全专题会议上，做出了一个强硬决定：全厂所有刮板输送机必须在年底前加装可靠的断链保护装置，否则相关设备不得投入运行。        这一决定的直接导火索，是该厂在2025年下半年连续发生的两起刮板机断链事故。        第一起事故（7月）：一台用于中煤输送的刮板机在夜间发生断链，链条堆积卡死，导致机头链轮崩裂，停机抢修52小时，直接维修费用6.8万元，加上洗煤停产损失，合计约15万元。更严重的是，断链瞬间飞出的链环砸坏了旁边的电缆桥架，险些造成电气短路火灾。        第二起事故（9月）：另一台矸石刮板机断链，工人未及时发现，导致链条在机尾处缠绕、拉弯从动轴，整根从动轴报废。维修+更换从动轴耗时4天，损失超过12万元。        业主方李总（化名）在事故分析会上质问：“我们每年花那么多钱检修设备，为什么连一个断链保护都搞不好？我不要听理由，我要看到结果。所有刮板机，必须装上真正能用的保护器。”        于是，一场由业主强制要求、技术部门具体落实的断链保护装置加装改造，在全厂范围内展开。本文以其中一台典型刮板机的改造为例，记录全过程。        二、改造前设备状况及业主核心要求        2.1设备基本情况        本次改造的对象，是洗煤厂主洗车间的一台精煤刮板输送机，用于将精煤脱水筛下的产品输送至精煤仓。        ●型号：XGZ-1200型        ●输送长度：58米        ●链速：0.8m/s        ●电机功率：45kW        ●工作环境：洗煤厂主洗车间，环境潮湿，煤尘浓度中等，有喷淋水雾        2.2改造前保护状况        该刮板机之前没有安装任何形式的断链保护装置。厂方一直依赖人工巡检（每2小时一次）来判断链条是否正常。但两次断链事故均发生在夜班，巡检间隔期间链条断裂，未能及时发现。        业主李总明确表示：“人工巡检不可能24小时无死角，必须用设备来保护设备。”        2.3业主对断链保护装置的核心要求        业主在改造任务书中明确列出了四条强制性要求：                此外，业主还要求：改造完成后，要进行连续30天的运行考核，期间若发生一次漏报，供货方需无条件退货并赔偿停产损失。        三、选型与技术方案        3.1选型过程        洗煤厂机电科长张工负责技术选型。他对比了三种主流方案：                经过现场勘察和业主确认，最终选定接触式磁电测速断链保护器（型号：MDR-SCD-10）。业主李总亲自拍板：“就选这种测速的，贵一点可以，但必须可靠。”        3.2技术方案核心要点        ●测量原理：磁电式速度传感器直接安装在从动轴轴心，实时监测转速。当转速低于正常值的70%时，保护器输出报警信号，PLC执行停机。        ●安装位置：从动轴轴端（有约50mm外露轴头，直径φ60mm）。        ●输出接口：两线制常闭触点，与原控制系统（西门子S7-200SMART）兼容。        四、安装改造实施        4.1时间安排        利用洗煤厂每月一次的设备检修日（停机8小时）进行。实际安装时间约1.5小时，其余时间用于调试、培训和试运行。        4.2安装步骤        步骤1：安全准备（15分钟）        办理检修工作票，切断刮板机电源及控制电源，挂牌上锁。清理从动轴端面的煤泥和锈蚀。        步骤2：轴心钻孔攻丝（40分钟）        使用磁力钻配合φ10.5mm钻头，在轴心钻深20mm的底孔，然后攻M10×1.5螺纹。钻孔过程中用磁铁吸附铁屑，防止落入轴承。        步骤3：传感器安装（10分钟）        将MDR-SCD-10的磁电式速度传感器旋入螺纹孔，涂少量螺纹锁固胶，拧紧力矩20N·m。传感器尾部引出耐油屏蔽电缆，沿机尾罩内侧敷设，穿金属软管保护。        步骤4：接线与参数设定（15分钟）        电缆引入现场防爆接线盒，传感器信号线接入PLC数字量输入模块（I0.0）。通过保护器面板上的拨码开关，设定额定转速为600r/min，报警阈值70%（低于420r/min报警），延时时间2秒。        步骤5：功能测试（20分钟）        ●空载测试：刮板机空载运行，实测转速598r/min，保护器显示正常，PLC无报警。        ●模拟断链：手动盘车使从动轴减速至350r/min，2秒后保护器输出报警，PLC执行停机，中控室显示“精煤刮板机断链报警”。        ●模拟卡链：在刮板机中部加入阻力使转速下降至400r/min，同样触发报警。        ●误报测试：正常启停过程中，保护器无任何误报。        步骤6：现场培训（20分钟）        对洗煤厂当班电工和岗位工进行培训，内容包括：转速表读数含义、正常范围（580~620r/min）、报警复位操作、每月清理轴端积尘等。        4.3业主验收        业主李总亲自到场验收。他提出一个额外测试：人为拔掉传感器电缆，观察系统反应。MDR-SCD-10在断线后立即输出报警（故障安全型设计），PLC停机。李总满意地说：“这个好，坏了也能报警，不是装样子。”        五、运行效果及跟踪数据        5.1三个月跟踪数据（截至2026年1月）               5.2经济效益        ●直接避免一次断链事故，按该厂历史损失均值13.5万元计算。        ●MDR-SCD-10保护器投入约6000元。        ●改造后首年净节省：13.5万元-0.6万元=约12.9万元。        更重要的是，业主李总将这次改造作为全厂安全提升的标杆案例，要求其他车间（原煤输送、矸石排放等）在2025年第一季度前完成剩余5台刮板机的断链保护加装，均采用MDR-SCD-10。        六、经验总结与建议        6.1业主强制推动是成功的关键        很多企业不是买不起好的保护器，而是缺乏“非做不可”的决心。本次改造中，业主李总的强硬态度（“不装不准运行”）直接推动了技术选型的落地。建议其他企业在安全投入上，高层要有同样的决心。        6.2选型不要只看价格        接近开关虽然便宜，但在洗煤厂潮湿、粉尘环境下可靠性大打折扣。MDR-SCD-10接触式测速方案单价较高，但全生命周期成本更低，且能真正避免事故。业主李总的原话：“省那几千块钱，不够一次事故的零头。”        6.3安装并不复杂        很多人担心轴心钻孔会损坏设备。实际上，只要使用磁力钻和专用夹具，钻孔深度控制在15-20mm，完全不会影响从动轴强度。整个安装可在2小时内完成，利用检修日即可。        6.4给同类企业的建议        如果你所在的企业也面临以下问题：        ●刮板机没有断链保护，全靠人工巡检；        ●曾经发生过断链事故，但整改一直拖而未决；        ●领导担心投入大、效果不确定；        建议做法：先从一台最关键的刮板机开始，采用MDR-SCD-10接触式测速方案，利用检修日完成改造。运行一个月后，用数据说话，再推广到全厂。        七、结语        陕西黄陵某洗煤厂业主强制要求加装刮板机断链保护装置的案例，充分说明了：安全投入不能靠自觉，要靠制度；保护选型不能图便宜，要靠原理。        一次断链事故的损失，足以买下全厂所有刮板机的优质保护器。关键在于，你是否愿意迈出第一步。

        在煤矿、建材、电力等行业的散料输送系统中，刮板输送机（刮板机）是关键的运输设备。其运行环境恶劣，链条承受重载与交变应力，断链、卡链、打滑等故障时有发生。一旦发生断链，轻则导致物料堆积、链条堆积，重则可能拉毁溜槽、损坏驱动装置，甚至引发安全事故，造成重大经济损失。        因此，一种能够直接、可靠地监测从动轴真实运转状态的保护装置至关重要。本文以MDR-SCD-10-G型刮板机断链保护器为例，深入解析其基于接触式硬连接的独特技术原理与应用价值。        一、硬连接监测：一种更可靠的断链保护原理        市面上许多断链保护器采用非接触式传感器（如接近开关）检测安装在轴上的检测片。然而，在振动大、粉尘多的刮板机现场，检测片松动、传感器被污染或间隙变化都可能导致信号误判。        MDR-SCD-10-G断链保护器采用了一种更为直接和可靠的接触式、同轴硬连接监测原理：        1.信号采集：硬连接，无误差        该系统的核心在于速度传感器（如SCD-1）的安装方式。它并非旁侧检测，而是通过在从动轴轴心端面上加工螺纹孔或焊接专用螺母，将传感器的转动轴芯直接、牢固地拧紧固定在从动轴轴心上。这种设计实现了传感器转动轴芯与从动轴的完全同步、无滑差旋转。当从动轴转动时，传感器内部的感应机构随之旋转，直接生成与转速成正比的脉冲频率信号。这种硬连接方式彻底杜绝了因打滑、偏心或检测物脱落导致的信号失真，确保了原始数据的绝对准确。        2.智能判断：自动设定阈值        传感器将脉冲信号传输至保护器主机。在设备正常启动并达到稳定转速后，操作人员可触发“智能设定”模式。保护器自动学习并记录当前正常转速对应的脉冲频率，并将其80%的数值自动设定为动作阈值。这简化了调试过程，并排除了人为计算误差。        3.可靠执行：快速停机与自锁        在运行监测中，一旦保护器检测到脉冲频率低于设定阈值，并持续超过预设的延时（如5秒，防止瞬间波动误动），便立即判定为断链或打滑故障。其内置的输出继电器（无源接点，AC220V/5A）动作，发出开关信号，可串联接入电机控制回路，直接切断驱动电机电源，实现紧急停机。同时，保护器进入自锁状态并发出声光报警，确保在故障排除并手动复位前，设备无法重新启动，保障检修安全。        二、核心技术特点与优势        基于上述硬连接监测原理，MDR-SCD-10-G展现出了区别于传统产品的显著技术优势：        1.同轴硬连接，信号零误差        这是其最核心的特点。传感器与从动轴通过螺纹或焊接实现机械硬连接，旋转完全同步。这从根本上消除了非接触式安装可能因间隙变化、检测体污染或打滑导致的信号丢失或误报问题，特别适用于低速、重载、强振动的刮板机工况。        2.结构坚固，耐受恶劣工况        传感器整体采用密闭封装，与从动轴直接连接，无外露的精密检测面。这使得它能够耐受严重的粉尘、潮湿、油污以及持续性的机械振动，防护等级高，使用寿命长。        3.智能设定，操作简便        无需复杂的计算和电位器调节。只需在设备正常运转后按下一个按键，保护器即可自动学习正常转速并设定报警点，实现了“傻瓜式”的精准调试，避免了人为设置错误。        4.多功能保护与自锁复位        不仅能准确监测断链，对于因各种原因（如负载过大、轴承损坏等）导致的从动轴慢转、卡转、甚至停转同样有效。动作后的自锁功能，是设备检修安全的重要保障。        三、选型与安装应用要点        为确保该保护系统发挥最佳效能，在实施过程中需注意以下关键点：        安装准备：最关键的一步是在安装前，需在刮板机从动轴（尾轴）的轴心端面精确加工出与传感器安装螺纹相匹配的螺纹孔，或焊接一个强度足够的安装螺母。必须确保加工面与轴心垂直，以保证传感器安装后不偏斜。        安装与防护：将传感器旋入安装孔并锁紧，确保连接稳固。传感器引出线需妥善固定，避免在设备运行时因摆动导致接头松动或线缆破损。        调试验证：设备安装接线无误后，启动刮板机。待转速稳定后，按住设定键2秒进入智能设定状态，指示灯闪烁表示正在学习，完成后自动进入监测状态。随后，可人为模拟故障（如利用停机机会短暂阻止传感器旋转），验证保护器能否在规定时间内可靠动作并自锁。        四、结语        对于刮板机这类关键输送设备而言，断链保护的可靠性直接关系到整条生产线的安全与效率。MDR-SCD-10-G通过其独特的接触式同轴硬连接技术，为从动轴转速监测提供了一种更为直接、可靠的解决方案。它摒弃了间接测量可能带来的不确定性，以坚固的结构和精准的判断，为设备稳定运行构筑了坚实的安全防线。在选择断链保护器时，深入理解其技术原理，尤其是信号采集方式的可靠性，比单纯比较参数更有实际意义。

        在散料输送领域，刮板输送机（刮板机）以其结构简单、密封性好、输送方向灵活等优势，广泛应用于矿山、煤炭、建材、粮食加工等行业的物料输送环节。然而，刮板机长期在重载、高粉尘、强振动的恶劣工况下运行，链条承受着巨大的交变载荷和冲击负荷，断链、脱链、卡链等故障时有发生。据统计，断链故障约占刮板机总故障的三分之一，是影响设备稳定运行的主要隐患之一。本文将深入分析刮板机断链故障的成因，探讨断链保护器的工作原理与应用价值。        一、刮板机断链故障的主要原因        刮板机断链故障的发生往往是多种因素共同作用的结果。根据行业研究和实际运行经验，断链的主要原因可归纳为以下几个方面：        1.链条质量与疲劳损伤        链条材质不符合要求、制造工艺存在缺陷，或长期运行后达到疲劳极限仍在服役，都会导致强度下降。腐蚀性介质使链环产生锈蚀，链条断面减小，强度显著降低。        2.运行阻力过大        工作面不平不直、溜槽磨损变形、物料装载过多或有大块物料卡阻，都会造成刮板链运行阻力剧增。当阻力超过链条承受极限时，便会发生断裂。        3.安装与调整不当        链条过紧会加速与链轮、溜槽的磨损；链条过松则易引发跳链、漂链；两侧链条长短不一致，短的一侧承受负荷过大，易先行断裂。        4.链轮磨损与啮合不良        链轮齿面过度磨损，会导致与链条的啮合状态恶化，产生冲击载荷，加速链条疲劳破坏。        5.操作与维护不到位        频繁点动启动、强行带载启动、未及时清理机尾积渣等操作习惯，都会对链条造成额外冲击，缩短其使用寿命。        二、断链保护器的工作原理与技术实现        为及时监测刮板机断链、脱链等故障，保障设备安全，断链保护器被广泛应用于各类刮板输送系统。刮板断链保护器通常由速度传感器与信号处理器两部分组成。        2.1工作原理        断链保护器的核心原理是基于从动轴转速监测。刮板机正常工作时，从动轴随主动轴一同旋转，保持稳定的转速。当发生断链、脱链或打滑故障时，负载消失或传动中断，从动轴转速会急剧下降甚至为零。        工作流程如下：        1.信号采集：速度传感器安装于从动轴端，实时采集轴的旋转速度，并将其转换为脉冲频率信号。转速越高，脉冲频率越高。        2.信号传输：传感器将脉冲信号传送至信号处理器（控制器）。        3.智能判断：处理器持续检测脉冲频率，并与预设的正常阈值（通常为正常转速的80%）进行比较。        4.执行保护：当检测到频率低于设定阈值并持续超过预设延时（如5秒，防止瞬时波动误动）时，处理器立即发出停机指令，切断驱动电机电源，同时触发声光报警。        2.2关键技术与特点        以德克西尔（Drksir）MDR-SCD-10-G型断链保护器为例，其技术特点包括：        接触式硬连接：传感器通过从动轴轴心端面的螺纹孔或焊接螺母直接固定，实现与轴的同步旋转，彻底杜绝信号打滑或丢失。        智能阈值设定：设备正常运转后，一键完成正常转速学习并自动设定报警点，简化调试过程。        快速响应：检测到异常后可在数秒内完成停机动作，最大限度减少故障损失。        自锁保护：动作后自动锁定，需人工排除故障并手动复位，确保检修安全。        三、断链保护器的核心优势        3.1实时监测，快速响应        断链保护器能够24小时不间断监测从动轴转速变化，在断链发生的瞬间捕捉异常信号，并立即触发报警和停机。这种快速响应机制可有效避免因断链导致的链条堆积、刮板变形、溜槽卡死等二次损坏。        3.2精准检测，避免误报        采用高精度速度传感器，能够捕捉转速的微小变化。同时，通过设置合理的延时时间和智能算法，可有效区分故障信号与设备正常波动（如瞬时负载变化），避免误动作。        3.3保障设备与人员安全        断链保护器在检测到故障后自动切断电源，防止设备在故障状态下继续运行，避免引发更严重的安全事故，如链条甩出伤人、物料洒落伤人等。        3.4结构简单，安装方便        断链保护器采用模块化设计，传感器与控制器分离，安装时只需在从动轴端加工安装孔，即可完成固定。无需对现有设备进行大规模改造，适用于传统企业的设备升级。        3.5适应恶劣工况        保护器通常采用防水、防尘、防腐蚀设计，能够在矿山、煤炭、建材等高粉尘、高湿度的环境中稳定工作。        四、应用场景与选型建议        4.1典型应用行业        断链保护器广泛应用于以下领域的刮板输送设备：        矿山行业：矿井中的矿石、废渣输送        煤炭行业：原煤、洗选煤输送        建材行业：水泥、砂石骨料输送        粮食加工：大豆、小麦等原料预处理输送线        电力行业：锅炉炉渣输送        4.2选型要点        选择断链保护器时，应重点关注以下因素：        1.安装方式：确认传感器与从动轴的连接方式（螺纹连接/焊接螺母），确保与设备匹配。        2.环境适应性：根据现场温度、湿度、粉尘情况，选择相应防护等级的产品。        3.电源与控制匹配：确认保护器电源电压（如AC220V）与控制系统兼容，输出接口形式（无源接点/有源输出）符合要求。        4.品牌与服务：选择具有良好售后和技术支持的品牌，确保长期稳定运行。        五、安装与维护要点        5.1安装步骤        1.准备工具：扳手、电钻、测量工具等。        2.设备检查：停机断电，检查链条张紧度和磨损情况，确保设备处于良好状态。        3.确定位置：在从动轴轴心端面加工安装螺纹孔或焊接螺母。        4.安装传感器：将传感器旋入安装孔并锁紧，确保连接稳固。        5.连接电路：按接线图连接传感器与控制器，确保接线正确。        6.测试运行：启动设备，模拟故障测试响应速度和准确性。        5.2日常维护        定期检查：每月检查传感器固定是否松动，接线是否良好。        清洁保养：定期清理传感器表面的灰尘和污垢。        参数复核：每半年或一年对保护器进行一次全面检查，确认灵敏度。        记录存档：保存报警记录和运行数据，便于分析设备状态。        六、结语        刮板输送机作为散料输送的关键设备，其运行可靠性直接关系到整条生产线的效率和安全性。断链保护器通过实时监测从动轴转速，能够在断链故障发生的瞬间快速响应并停机，有效避免设备损坏和安全事故。        从大豆预处理车间到煤矿井下，断链保护器以其结构简单、安装方便、响应快速、适应性强等优势，成为刮板机不可或缺的安全保障装置。对于设备管理者而言，正确选型、规范安装、定期维护断链保护器，不仅是保障设备稳定运行的需要，更是落实安全生产责任的重要举措。
