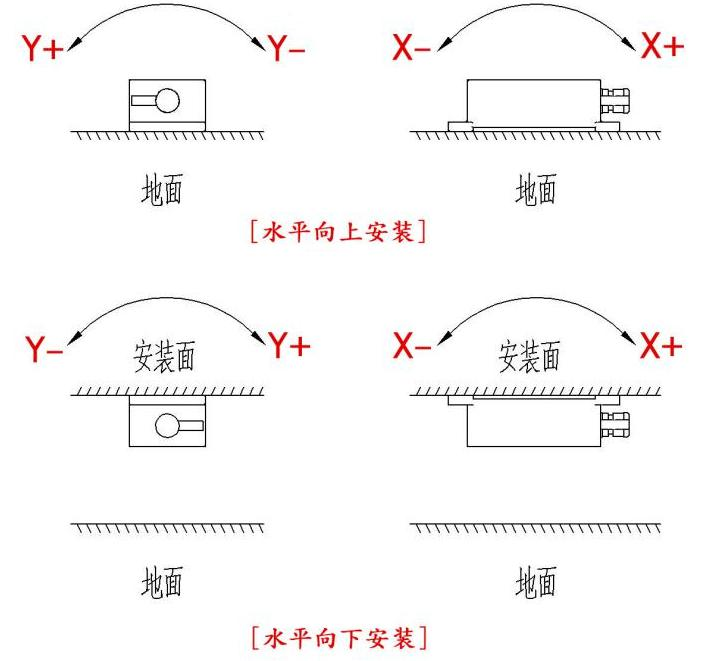

倾角传感器的安装方法

        算力中心30000机柜为什么要校水平？        前阵子看了一份新一代算力中心的项目汇报，里面有个数字让我愣了一下——30000 个机柜。        30000 个，不是一个机房，是一整个园区。一期还没建完，二期就要启动。我心里冒出来的第一个念头是：谁去给这 30000 个机柜一个个校水平？靠工人拿把水平尺趴地上？别逗了。        问题就来了——机柜歪一点，真的要紧吗？        要命。        算力中心机柜歪 1 度，听上去没什么。但你把这个数字乘上 30000，再叠上几个项目里写得很硬的参数——单柜 30~50kW 的功率密度、液冷渗透率要冲到 70% 以上、PUE 要压到 1.2 以下——事情就不是"歪一点点"了。        一、机柜一歪，散热先崩        机柜不是孤岛。里面的服务器、交换机、电源，全靠空气或液体把热带走。机柜歪了，柜内风道就不再垂直，热空气往上飘、冷空气往下沉这条最基础的物理规律就被打破。热空气会"积"在柜内偏高的一侧，形成局部热点。机房最常见的"中间热、上下凉"现象，很大一部分就是倾斜在作怪。        这份项目汇报里那批机柜一柜要扛 3050kW，是普通机柜的两到三倍。同样的 1 度倾斜，在 50kW 的机柜里可能让热点温度再往上跳 510°C。这点温度听着不多，对芯片寿命的影响却是指数级的——温度每高 10°C，器件寿命差不多折半。        二、液冷机柜更挑剔，0.5 度都嫌多        30~50kW 这个功率段，风冷顶不住，液冷几乎成了必选项。项目里写得清楚，液冷渗透率要做到 70% 以上。        液冷最敏感的不是温度本身，是接触。冷板式液冷靠金属冷板紧紧贴在 CPU、GPU 芯片上，靠导热硅脂传热。要是机柜歪了，冷板和芯片之间的硅脂就会被挤出一点——冷板那边压力不均匀，导热路径就出现了空隙。微观上看就是有的点接触良好、有的点隔着一层空气。空隙处温度飙升，热点立刻出现，运维的小哥还以为是冷板坏了，反复拆装排查。        浸没式液冷稍微宽容一些，但也不是无限度。机柜倾斜会让绝缘冷却液在柜内的液面发生变化，电控部件浸没深度不一致，部分元件裸露出来——这在电气安全规范上是要出事的。        三、楼板沉降、机柜自重，水平度天生就在变        还有个真相常被忽略：机房不是钢壳，它底下是楼板，楼板底下是桩基。任何一栋大体积建筑，建成后头两年都会有缓慢的沉降。算力中心的机柜又重又密——一个 42U 标准机柜装满设备能到 1.5 吨，30000 个机柜加起来的楼面载荷不亚于盖了几栋住宅楼。这种载荷下，楼板几毫米的不均匀沉降是必然的。        这意味着什么？意味着即便你装机那天水平度校得再准，过半年它也会悄悄发生偏移。这是物理规律，不是设备问题。        四、靠倾角传感器持续监测，比一年校一次靠谱得多        传统做法是机房初验时拿水平仪校一遍，之后基本靠天收。但这份算力中心项目走的是 AIOps 智能运维路径——人不去现场，传感器数据回流到大屏，异常自动报警。        倾角传感器就是这套逻辑里的"眼线"。每台机柜底部或顶部装一只，实时把当前倾斜角度传回数据中心。0.001° 的精度意味着连 1 毫米/100 米的微小变化都抓得到。它不需要维护，不会疲劳，不挑环境——IP68 防水防尘，-40~85°C 都能扛，风冷系统再怎么呼呼哧哧也晃不晕它（前提是抗振参数过得去）。        数据进了 AIOps 平台，干的事情就多了：自动发现机柜异常点、提前预警热点区域、记录每台机柜的长期漂移曲线、给冷板式液冷的冷板接触做健康画像。说到底——它把"机柜歪不歪"这件事从一年一次的人工巡检，变成了 7×24 小时的自动化监测。        五、结语：别等出事才想到水平度        算力中心这行，逻辑跟其他工业场景没什么两样：高功率密度 + 大规模部署 + 长期不间断运行。这三个词凑一块儿，任何一个看不见的小问题都会被放大成肉眼可见的故障。机柜水平度就是这种"看不见的小问题"之一。        一台 30kW 的机柜，歪一度和零度的差别，直接体现在五年后的硬件故障率上。装一只倾角传感器的成本，可能换不回一次热点漂移带来的紧急停机。也算不清？        把你的机房参数发给我们——机柜总功率、是否液冷、园区面积、单柜重量、要接哪种总线集成。装在哪、扛多少度温差、要不要配 AIOps 协议，德克西尔做了十几年工业传感器，把 MDR-3629T 这种长期稳定性 <0.001°、零点温漂 ±0.0008°/℃、IP68、抗冲击 >20000g 的指标塞进算力中心的工况，参数都是拿得出手的。能配上一套说得过去的方案，比你以为是产品手册上的数字更接地气。

        随着AI算力需求的爆发式增长，算力中心单机柜承载密度持续攀升，单台GPU服务器机柜满载重量普遍超过1.5吨，液冷散热机柜重量更是可达3吨以上。一旦机柜因地基不均匀沉降、楼板荷载变形、设备运行振动或轻微地震出现倾斜，轻则导致液冷管路接口松动漏液、服务器硬盘读写异常，重则引发机柜倾倒、大规模设备宕机，单次事故直接经济损失可达数百万元。传统人工巡检模式只能做到每周/每月一次的静态检查，无法捕捉毫米级的渐进形变，而LoRa无线倾角传感器的出现，为算力中心提供了免布线、高精度、全天候的结构倾斜监测解决方案。        一、算力中心机房倾斜监测的核心痛点        算力中心对机柜水平度要求远高于普通机房，GB50174-2017《数据中心设计规范》明确要求机柜垂直度偏差不得超过柜高的1/1000，对于2米高的标准机柜，允许的最大倾斜偏移量仅为2mm。        风险隐蔽性强：楼板微小沉降、空调长期运行振动引发的机柜倾斜初期仅为0.01°级别的偏移，肉眼完全无法识别，待出现明显倾斜时往往已经造成设备损伤。        传统方案局限大：有线监测方案需要在机房内大规模布线，不仅施工周期长、成本高，还会破坏机房原有的防火、防尘结构，不符合算力中心高洁净度的运维要求；人工巡检受运维人员经验影响大，漏检率超过60%，且无法实现24小时连续监测。        数据安全要求高：算力中心承载大量核心业务数据，监测数据必须本地闭环，不能通过公网传输，避免敏感信息泄露风险。        二、系统三层架构：适配算力中心场景的轻量化设计        针对算力中心的特殊环境要求，整套监测系统采用“感知终端-LoRa网关-动环平台”的三层轻量化架构，无需大规模改造现有基础设施即可快速部署。        感知层：LoRa无线倾角传感器直接通过磁吸支架或螺丝固定在机柜顶部横梁、机房承重柱关键节点，采用MEMS双轴倾角传感单元，静态测量精度可达±0.005°，对于2米高的机柜可识别顶部0.1mm的水平位移，完全满足算力中心的监测精度要求。设备内置大容量锂亚电池，在每小时上报1次数据的频率下续航可达5年以上，无需外接供电，避免额外布线带来的安全隐患。        传输层：机房内部署1-2台LoRa网关即可覆盖5000㎡范围内的所有传感器节点，LoRa信号穿透力强，实测在金属机柜密集环境中丢包率低于1%，所有数据通过私有LoRa网络传输，不经过公网，完全符合算力中心的数据安全规范。网关支持边缘计算功能，可本地缓存30天数据，即使与平台断网也不会丢失监测数据。        平台层：传感器数据经网关统一上传至机房现有的动环监测平台，通过标准MQTT/Modbus协议无缝对接，无需额外部署独立系统，可在现有监控大屏上直接展示机柜倾斜角度、形变趋势曲线，支持多级阈值预警，当倾斜角度超过预设阈值时自动触发短信、APP推送告警。        三、核心优势：为什么算力中心优先选LoRa无线方案？        四、典型部署方案与落地效果        某华东地区智算中心部署了200台LoRa无线倾角传感器，覆盖500台GPU机柜及机房主体结构，系统上线后实现了三大核心效果：        倾斜风险识别从“周级”缩短至“分钟级”，上线3个月内成功捕捉到2处机柜因地面找平层收缩引发的轻微倾斜，及时调整支撑避免设备损伤；        完全替代人工登高巡检，运维人力成本降低40%，且消除了人员登高作业的安全风险；        所有监测数据本地存储，满足等保2.0的数据安全要求，顺利通过行业安全审计。        常见问题解答        Q：LoRa信号会不会干扰机房内的服务器、网络设备运行？        A：不会。LoRa工作在470MHz/868MHz等Sub-G频段，与机房内WiFi、蓝牙、5G等通信频段完全不重叠，且发射功率低于100mW，不会对任何IT设备产生电磁干扰。        Q：传感器电池没电了怎么更换？会影响监测连续性吗？        A：传感器支持低电量提前90天预警，运维人员可直接在现场更换电池，单台更换时间不超过2分钟，更换期间网关会自动缓存数据，不会丢失任何监测记录。        Q：能否接入现有的华为、中兴等品牌的动环监控系统？        A：可以。传感器和网关均支持标准MQTT、Modbus TCP协议，可与主流动环平台无缝对接，无需额外开发接口。        结语        从被动人工巡检到主动实时预警，LoRa无线倾角传感器为算力中心机房结构安全提供了低成本、高可靠、易部署的解决方案，有效规避了因机柜倾斜引发的设备损坏、业务中断等风险，是算力中心智能化运维不可或缺的安全组件。        如果您正在为算力中心、边缘计算节点、通信机房等场景寻找机柜倾斜监测解决方案，欢迎联系专业生产厂家，我们可根据您的机房规模、设备类型提供定制化选型、部署及平台对接服务，为您的算力基础设施安全保驾护航。

        消除倾角传感器安装误差是确保测量精度的关键步骤，可以通过以下几个方面来实现：        1. 精准定位与固定：        •使用校准平台：在安装前，应使用水平仪或三维坐标测量仪等高精度工具，确保安装底座的水平与垂直，为传感器提供一个准确的初始位置。        •精确对中：确保传感器的安装轴线与被测物体的轴线平行或垂直，减少安装角度偏差。        2. 采用高质量安装材料：        •选择不易变形、热稳定性好的安装材料，减少因材料变形引起的误差，并确保固定件的紧固程度适中，避免过紧造成传感器底座变形。        3. 多点固定：        •对于需要高稳定性的应用，采用多点均匀固定，可以有效分散应力，减少因单点固定引起的形变和误差。        4. 软性连接：        •在传感器与安装面之间使用软性连接件（如橡胶垫圈），可以吸收安装面的微小振动，减少外界振动对测量精度的影响。        5. 环境补偿：        •如果传感器在变化的温度或湿度环境下工作，应选择具有温度补偿功能的传感器，并在安装时考虑环境因素，必要时进行温度校正。        6. 校准与验证：        •安装后进行现场校准，利用已知角度的参照物或标准测量设备，对传感器进行校准，确保其输出值与实际角度相符。        •定期进行重新校准，尤其是在初次安装后的一段时间内，因安装材料可能发生的微小变化进行调整。        7. 维护与监控：        •定期检查安装点的稳定性，确保传感器未因振动、冲击等因素产生位移或损坏。        •监控传感器输出，若发现异常变化，应立即检查安装状态，排除安装因素导致的误差。        通过上述方法的综合应用，可以显著减少倾角传感器安装过程中的误差，确保其测量数据的准确性和可靠性。
