        一、为什么要升级改造？        某水泥厂原料预均化堆场配备了一台桥式刮板取料机（耙架结构），已服役6年。该设备原厂未配置任何断链保护装置，料耙驱动链条和底部刮板链条的状态完全依赖人工巡检。过去两年内，该取料机发生了两次断链事故：一次导致料耙小车脱轨，主梁端部变形，维修耗时12天；另一次刮板链断裂后缠绕尾轮，烧毁减速机，直接经济损失超过40万元。        随着国家对建材行业安全生产要求的提高，以及企业自身降本增效的需求，对这台老旧取料机进行升级改造——加装可靠的断链保护装置，已迫在眉睫。本文将详细介绍本次改造的技术方案、实施过程及取得的效果。        二、改造前的痛点分析        2.1设备现状        ●设备类型：桥式刮板取料机（耙架结构），跨度30米        ●料耙驱动链条：单链，长度42米，已使用3年        ●底部刮板链条：双链，长度36米        ●控制系统：西门子S7-200PLC，无断链保护输入点        2.2三大痛点        1.断链发现严重滞后：两次断链事故均发生在夜班，巡检间隔1小时，发现时设备已严重损坏。        2.人工巡检效率低：每班需专人爬上取料机检查链条，劳动强度大，且存在高空坠落风险。        3.无预警机制：链条拉伸、卡阻等早期故障无法及时发现，只能等断链才处理。        2.3改造目标        ●实现料耙链条和刮板链条的实时转速监测        ●断链后1-3秒内自动报警停机        ●转速数据接入中控室，实现远程监控        ●改造工期不超过2天，不影响正常生产计划        三、改造方案设计        3.1选型：MDR-SCD-10接触式测速断链保护器        经过对比，选择MDR-SCD-10接触式磁电测速保护器。该方案与其他常见方案相比具有明显优势：接近开关虽然价格较低，但抗粉尘能力差，需频繁清理感应面，且侧方支架易松动，信号受振动影响大，寿命通常只有1-2年；而MDR-SCD-10采用轴心钻孔安装，传感器直接测量从动轴转速，永不松动，防护等级达到IP68，可长期在高粉尘环境中稳定工作，设计寿命达8-10年。        每台取料机配置2套MDR-SCD-10：一套安装在料耙驱动从动轴，另一套安装在刮板链尾轮轴。        3.2安装方案        料耙驱动链条保护：        ●在从动轴轴心钻底孔（直径10.5mm，深度20mm），攻M12×1.5螺纹        ●旋入MDR-SCD-10传感器，按推荐力矩拧紧        ●传感器尾部引出两芯屏蔽电缆，穿金属软管敷设至接线盒，接入PLC新增输入点        底部刮板链条保护：        ●在尾轮轴轴端同样钻孔攻丝，安装第二套传感器        ●电缆独立敷设，接入PLC另一输入点        PLC程序改造：        ●增加两个断链报警通道，分别设置延时2秒        ●报警触发后立即停机并锁定，需手动复位        ●中控室上位机增加转速显示画面        四、改造实施过程        4.1施工准备（半天）        ●办理检修工作票，断电挂牌        ●准备磁力钻、10.5mm钻头、M12×1.5丝锥、力矩扳手等工具        ●检查传感器、电缆、接线盒等材料        4.2机械安装（1天）        料耙驱动从动轴：        1.清理轴端积尘锈蚀，用中心钻定位        2.使用磁力钻钻孔，深度20mm，间歇进刀并吹屑        3.攻M12×1.5螺纹，涂适量螺纹锁固胶        4.安装传感器，引出电缆        刮板链尾轮轴：        同样步骤完成第二套传感器安装。        4.3电气接线与调试（半天）        ●电缆穿管敷设至现场接线盒，做好标识        ●接入PLC新增数字量输入模块        ●编写梯形图程序：转速信号正常时输入为“1”，断链时输入为“0”，延时2秒输出停机        ●修改上位机画面，增加转速指示（绿区正常、红区报警）        4.4功能测试        ●空载测试：取料机空载运行，两套保护器转速显示正常（料耙轴约110r/min，尾轮轴约450r/min），无报警。        ●模拟断链：手动盘车使从动轴减速至60r/min，2秒后保护器动作，PLC执行停机，中控报警显示“料耙链条断链”。刮板链同样测试通过。        ●误报测试：正常启停3次，保护器无任何误报。        4.5人员培训        对当班电工和操作工进行培训：        ●转速表读数含义（正常范围、异常判断）        ●报警复位操作流程        ●每月清理轴端积尘、检查电缆完好        五、改造效果        5.1直接效果        ●取料机连续运行3个月，零误报、零漏报        ●一次因链条卡滞导致的转速下降被及时报警，操作人员主动停机清理，避免了断链        ●中控室可实时查看两台取料机（另一台后续也改造了）的转速，夜班不再需要频繁巡检        5.2经济效益        ●改造总投入远低于一次断链事故造成的损失        ●按历史数据，每2年发生一次断链事故，平均损失数十万元。改造后预计每年可避免大部分损失        ●投资回收期极短，通常在数月内即可收回改造成本        5.3安全效益        ●彻底消除了断链后二次损坏导致的人员伤害风险        ●巡检频率从每班3次降为每天1次，减少了高空作业暴露时间        六、总结与建议        老旧取料机没有断链保护，就像汽车没有刹车——不出事则已，一出事就是大问题。本次升级改造证明：加装MDR-SCD-10接触式测速断链保护器，施工简单、投资小、见效快，是提升取料机安全性和可靠性的最佳路径。        对于同类设备，建议企业：        1.优先改造事故率高、服役年限长的取料机        2.料耙链和刮板链必须独立监测，不能共用一套保护        3.改造同时建立链条定期更换台账，形成“预防+保护”双重保障        一次改造，长期安心。别再等下一次断链。

        引言        桥式刮板取料机是水泥、矿山、铝业等行业预均化堆场的“心脏”设备，其耙架结构通过链条往复运动松散物料。然而，链条断裂事故频发，一旦发生，轻则停产数日，重则主梁变形、人员受伤。很多企业习惯于“断了再修”，却不知链条断裂是有征兆、可预防的。本文从六个关键环节，系统阐述原料取料机预防断链的实用方法。        一、把好链条选型与采购关        1.1选对链条型号        取料机料耙驱动链条长期承受交变拉伸载荷，必须选用高强度矿用圆环链或板式链，并根据设备载荷选择足够的安全系数（通常≥4）。常见错误是选用普通传动链条，其疲劳强度不足，寿命仅为专用链条的1/3。        1.2拒绝“翻新链”        市场上存在大量翻新链条（将磨损拉伸的旧链重新喷漆），外观与新链相似，但内部已有微裂纹，装机后数月即断。建议从正规主机厂或品牌链条厂采购，并要求提供材质报告和疲劳测试报告。        1.3统一批次、成对更换        料耙驱动链条通常为单链结构，更换时必须整条更换，不可新旧混接。对于底部刮板双链，应成对更换同一批次链条，保证两条链节距一致，避免偏载断链。        二、规范链条安装与初始张紧        2.1安装时的“预拉伸”        新链条安装后，应进行预拉伸：在低负载下连续运行2-4小时，然后重新调整张紧装置。这一步可使链条初期伸长充分释放，避免运行中突然拉伸导致脱链或卡阻。        2.2张紧力“宁松勿紧”        很多工人怕链条松导致跳齿，习惯将张紧装置拧到最紧。实际上，过紧的张紧力会大幅增加链条内部应力，加速疲劳断裂。正确做法是：在链条中段施加一定的垂度（通常为链轮中心距的1%~2%），用手能将链条抬起10-20mm为宜。        2.3检查链轮对中        链轮轴线不平行或链轮齿面磨损不均，会导致链条跑偏、单侧受力，从而引发断链。安装时应使用激光对中仪或拉线法校准，确保两链轮在同一平面内。        三、建立科学的日常巡检制度        3.1“望闻问切”四步法        ●望：每班检查链条外观，有无断链、裂纹、严重锈蚀；链轮齿面有无非正常磨损；链条垂度是否合适。        ●闻：运行中有无异常冲击声、金属摩擦声，异响应立即停机排查。        ●问：询问操作人员设备有无异常振动、电流波动。        ●切：定期测量链条节距（用卡尺测量10个链环的长度），当伸长量超过原始长度的3%时，链条已达到寿命极限，必须更换。        3.2重点关注“危险部位”        料耙链条两端与接头连接处、刮板链的开口销连接处，是断链的高发区。每次巡检应重点检查这些部位的磨损和松动情况。        3.3利用转速监测辅助判断        安装MDR-SCD-10等断链保护器后，巡检人员可观察从动轴转速显示：正常转速稳定，若出现无规律的波动或缓慢下降，往往预示着链条拉伸、卡滞等早期故障。这比人工检查更早发现问题。        四、严格执行定期维护与更换        4.1链条润滑不可省        取料机在高粉尘环境下工作，链条缺乏润滑会加速磨损和锈蚀。应每2周使用专用链条油或石墨润滑剂喷涂链条，重点润滑链轮啮合部位。注意：铝土矿、水泥等粉尘会吸附润滑油形成研磨膏，应先用压缩空气吹扫积尘再润滑。        4.2定期更换链轮        链轮齿面磨损后，会使链条节圆直径改变，导致啮合不良、跳齿，间接引发断链。一般链轮与链条同时更换，或链条更换两次后必须更换链轮。        4.3建立寿命台账        为每条链条建立“服役档案”，记录安装时间、累计运行小时数、每次巡检的节距测量值。当累计运行时间接近厂家推荐的寿命（通常为8000-12000小时）或节距伸长达到3%，主动安排更换，避免“用到断为止”。        五、使用断链保护装置实现“双保险”        预防措施并不能100%杜绝断链，因为偶尔会出现异物卡阻、材质缺陷等不可预见因素。因此，在做好主动预防的同时，必须加装断链保护装置作为最后一道防线。        5.1保护装置的作用        接触式测速保护器（如MDR-SCD-10）直接监测从动轴转速。一旦链条断裂或卡死，转速骤降，保护器在1-3秒内停机，将二次损坏降到最低。它不能预防断链，但能防止断链后的灾难性后果。        5.2与预防措施的协同        保护器的转速数据可作为预防维护的依据。例如，转速缓慢下降可能意味着链条拉伸或轴承卡滞，提示维护人员提前检查。这就形成了“监测-预警-维护-预防”的闭环。        六、案例：从“每年都有事故”到“二年零事故”        某水泥厂原料取料机曾每年至少断链一次，每次都造成5-7天停产。该厂实施了系统的预防措施：        ●更换为品牌矿用高强度链条；        ●每月测量链条节距，达到2.5%伸长即计划性更换；        ●每两周润滑并调整张紧；        ●加装MDR-SCD-10断链保护器作为安全兜底。        实施后，该取料机已连续安全运行24个月无断链事故，链条更换周期从不可预测变为主动计划，维修成本下降70%，停产时间几乎归零。        结语        原料取料机预防断链，不能靠“等断了再修”，而应建立“选型-安装-巡检-润滑-更换-保护”六位一体的主动预防体系。其中，规范的日常检查和主动更换是核心，断链保护装置是最后的保障。两者结合，才能真正实现从“被动抢修”到“主动预防”的转变，让取料机长周期安全运行。

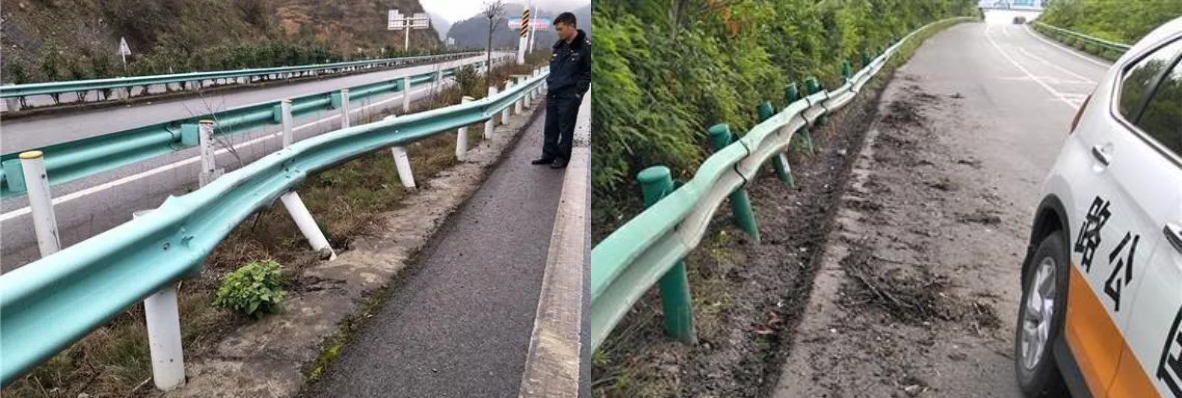

        一、行业动态：科技与安全的无缝融合        在现代社会，高速公路作为连接城市与乡村、促进经济发展的重要动脉，其安全性与通行效率备受关注。近年来，随着智能交通系统的快速发展，一种名为弯道护栏碰撞监测系统的创新技术正在悄然改变着高速公路事故处置的传统模式，显著提升了事故响应速度与处置效率。        二、核心技术与运作原理        弯道护栏碰撞监测系统，顾名思义，是一种专门针对高速公路弯道区域设计的智能安全装置。它通过在护栏上安装高灵敏度的碰撞传感器，能够实时监测护栏的受力情况。一旦护栏遭受到外来物体的强烈撞击，监测器便会立即触发报警机制，通过无线通讯技术将事故信息实时传输至监控中心，实现事故地点的精确定位，并下发给运维管理人员及时进行处置。        三、效率与安全的双重提升        以往，高速公路事故发生后，由于缺乏精准的定位手段，救援队伍往往需要耗费较长时间才能抵达事故现场，延误了宝贵的救援时机。弯道护栏碰撞监测系统的应用彻底改变了这一局面。系统能够迅速锁定事故位置，使工作人员在接到警报后能够迅速响应，大大缩短了事故响应时间，提高了事故处置的效率。        更重要的是，该系统通过实时监测与即时响应，有效减少了事故对高速公路通行的影响，避免了二次事故的发生，极大地提升了道路通行的安全性。在紧急情况下，快速准确的事故处理不仅能够挽救生命，还能够减少交通拥堵，保障道路的畅通无阻。        四、行业前景与发展趋势        随着物联网、大数据、人工智能等先进技术的不断成熟，弯道护栏碰撞监测系统正朝着更加智能化、集成化方向发展。未来，该系统有望与现有的交通管理系统深度融合，通过数据分析预测事故高发区域，提前采取预防措施，实现从被动响应到主动预防的转变。        此外，随着5G通信技术的普及，数据传输的速度与稳定性将得到极大提升，使得弯道护栏碰撞监测系统的响应时间进一步缩短，信息传递更加实时、准确，为事故处置提供更加有力的技术支撑。        结语        弯道护栏碰撞监测系统的出现，标志着高速公路安全管理进入了全新的智能时代。它不仅提升了事故处置的效率与安全性，也为智慧交通的发展提供了鲜活的实践案例。随着技术的不断进步，相信在不久的将来，我们将见证更多科技创新在交通安全领域的应用，共同构建更加安全、高效、智慧的交通环境。
