断链保护器是如何检测链条断裂或松弛信号的

        断链保护器的结构组成与其检测原理和应用场景密切相关，不同类型的保护器在结构上存在差异，但核心部件通常包括检测单元、控制单元、执行单元及辅助部件。以下是具体结构组成及功能解析：        一、检测单元        检测单元通过单一转速传感器实时监测刮板机运行速度，对比速度异常变化判断断链，主要包括：        1.转速传感器        安装于刮板机从动链轮（尾部）轴端，常用类型：        (1) 编码器：通过码盘旋转产生脉冲信号，精确测量实时转速（如每转输出1024个脉冲），适用于高精度监测场景。        (2) 接近开关（电感式/光电式）：感应链轮齿盘的金属部件或反光标记，输出开关量信号，适用于粉尘、潮湿环境。        (3) 霍尔传感器：利用磁场变化检测链轮转动，通过齿轮上的永磁体触发信号，抗干扰性强。        2.信号传输组件        屏蔽电缆：连接传感器与控制单元，减少电磁干扰（如煤矿井下需使用防爆型电缆）。        信号调理模块：对传感器输出的脉冲信号进行整形、放大，确保控制单元准确识别。        二、控制单元        控制单元作为保护器的决策中枢，主要功能包括：        信号控制器：接收转速传感器的实时脉冲信号，计算当前运行速度（如通过单位时间内的脉冲数换算转速r/min）。        内置速度阈值判断逻辑：正常运行时速度在设定区间（如50~60r/min），断链时速度骤降（如低于30r/min）或停机，控制器触发保护信号。        集成时间延迟算法：避免因瞬间物料冲击导致速度波动而误动作（如设置0.5秒延迟确认断链）。        三、执行单元        执行单元在检测到速度异常后，快速执行停机并报警，包括：        1.制动与停机组件        (1) 机械制动器：        电磁制动器：安装于链轮轴端，接收到停机信号后，电磁线圈失电，刹车片抱紧制动轮，停机响应时间≤0.3秒。        液压制动器：通过液压站推动制动钳，适用于大功率刮板机，制动力矩可调节。        (2) 电气停机装置：        继电器/接触器：切断驱动电机电源或控制变频器停止输出，同时断开刮板机控制回路。        急停连锁模块：接入刮板机急停按钮回路，实现全系统停机。        2.报警装置        声光报警器：安装于设备显眼处，断链时发出≥85dB蜂鸣音和红色灯光闪烁。        远程通讯模块：通过RS485或无线传输将故障信号发送至中控室，显示“速度异常，断链保护触发”。        四、辅助部件（安装与防护支撑）        1.控制箱与固定支架        控制单元安装于防爆控制箱（如煤矿用ExdI防爆等级），支架固定于刮板机机身侧面，便于检修。        2.电源与滤波模块        配备稳压电源（如DC24V），防止电压波动影响传感器精度；滤波模块消除电机启动等干扰信号。        五、典型结构应用场景        1.煤矿刮板机速度监测保护器        采用“驱动端编码器+PLC控制器+液压制动器”结构，编码器实时监测链轮转速，PLC对比预设速度阈值（如正常运行速度55r/min，断链触发值20r/min），触发后液压制动器快速制动，适用于长距离、大功率运输场景。        2.建材行业小型刮板机保护器        配置“尾部接近开关+单片机控制器+电磁制动器”，接近开关感应链轮齿盘转动，单片机检测到速度持续低于10r/min时，控制电磁制动器停机，响应迅速且成本较低。        总结        基于速度监测的断链保护器以单端转速传感器为检测核心，通过控制器对实时速度的动态分析实现断链判断，结构上更简化且抗干扰性强。

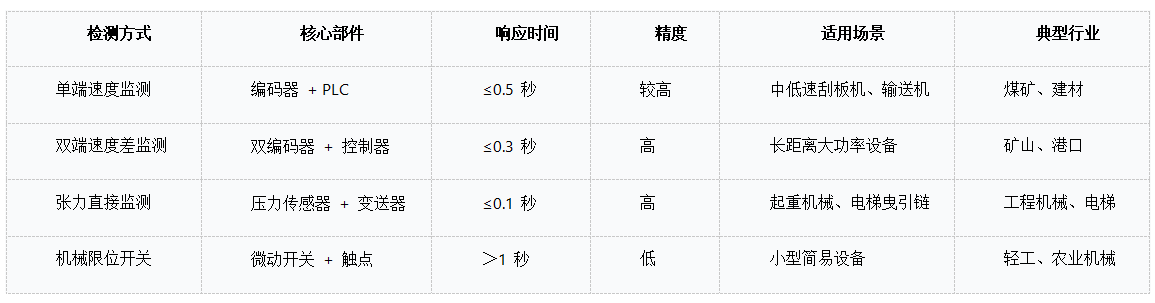

        刮板机断链保护器是保障刮板输送机安全运行的重要装置，其工作机制主要围绕断链故障的检测与及时停机展开，以下是详细介绍：        一、断链故障的常见类型        完全断裂：链条因过载、磨损或材质缺陷等原因发生彻底断裂，导致刮板机无法正常牵引物料。        松弛或卡链：链条虽未完全断裂，但因张紧力不足或物料卡阻出现松弛，可能引发跳链、断链等二次故障。        二、断链保护器的核心检测原理        断链保护器通过监测刮板机运行中的关键参数变化来判断是否发生断链，主要检测方式包括：        1.张力检测法        传感器类型：使用张力传感器（如应变片式、压力传感器）安装在链条张紧装置或刮板机首尾链轮附近。        工作逻辑：正常运行时，链条张力处于稳定范围；断链时，张力瞬间下降或消失，传感器将信号传输至控制系统，触发停机。        2.速度检测法        传感器类型：在刮板机从动链轮（尾部）处安装转速传感器。        工作逻辑：正常情况下，链轮转速稳定；断链时，从动链轮转速骤降或停止，系统通过速度变化（超过设定阈值）判断断链并停机。        3.位移/位置检测法        传感器类型：在刮板机中部或尾部安装位移传感器（如拉绳式、激光测距传感器），监测刮板或链条的位置变化。        工作逻辑：断链后，刮板因重力或物料阻力发生位移偏移，传感器检测到异常位移量时，发送停机信号。        三、断链保护器的执行机构与停机流程        1.执行机构类型        机械制动式：通过电磁制动器或液压制动器直接制动链轮轴，快速停止刮板机运行。        电气停机式：向驱动电机的控制系统发送停机信号，切断电源或控制变频器停止输出。        2.工作流程        检测阶段：传感器实时采集张力、速度、位移，传输至控制器（如PLC）。        判断阶段：控制器将实时数据与预设阈值对比（如转速下降超过20%），若符合断链特征则触发保护逻辑。        执行阶段：控制器输出信号至执行机构，启动制动装置或切断电机电源，同时点亮报警指示灯或发出声光报警。        复位阶段：故障排除后，通过手动复位按钮或控制系统复位，保护器恢复待机状态。        四、典型断链保护器的结构与安装位置        张紧装置联动式保护器：安装在刮板机尾部张紧油缸或螺杆处，通过监测张紧力变化触发停机，适用于中小型刮板机。        链轮转速式保护器：在从动链轮处安装转速传感器，通过对比转速差，常用于大型刮板输送机。        刮板位移监测式保护器：在刮板机中部槽上方安装接近开关，当断链导致刮板下垂时，开关被触发并停机。        五、断链保护器的关键技术参数        检测灵敏度：能识别的最小张力变化或转速差（如转速差阈值可设为5%~15%）。        响应时间：从断链发生到执行停机的时间（通常要求≤0.5秒，以减少物料堆积和设备损坏）。        抗干扰能力：具备滤波算法，避免因物料冲击、振动等非断链因素导致误动作。        六、断链保护器的应用场景与维护要点        应用场景：广泛用于煤矿、冶金、建材、化工等行业的刮板输送机。        维护要点：        定期校准传感器（如每年1次），确保检测精度。        检查链条张紧度，避免因张紧不足导致保护器误判或漏判。        清理传感器表面的粉尘和物料，防止检测信号被遮挡。        测试保护器功能（如每月1次手动模拟断链信号），确保执行机构动作可靠。        总结        刮板机断链保护器通过“监测参数对比判断执行停机”的逻辑链，实现对断链故障的快速响应，其核心在于传感器技术与控制算法的结合。不同类型的保护器适用于不同工况，而定期维护是确保其可靠性的关键，从而有效避免因断链导致的设备损坏和生产安全事故。

        提升机断链保护器是一种专门用于监测提升机链条状态的安全装置，其工作原理是通过实时检测链条的运行速度变化，及时发现链条断裂的异常情况，并采取紧急停机措施，以保障设备和人员的安全。以下是其具体工作流程和原理：        1.监测链条运行状态        断链保护器通过传感器实时监测链条的运行速度。正常情况下，链条以恒定速度运转；当链条断裂时，速度会突然下降或停止，传感器会捕捉到这一变化。        2.发出警报信号        当传感器检测到链条断裂或异常时，会立即向控制系统发出警报信号。警报通常以声音、灯光或电子信号的形式提示操作人员。        3.触发紧急停机机制        断链保护器会与提升机的控制系统联动，在检测到链条断裂的瞬间，自动触发紧急停机功能。这通常包括切断电源、停止电机运转或释放制动装置，以防止设备继续运行导致更大的损坏或安全事故。        4.防止设备失控        在提升机中，链条断裂可能导致设备（如吊篮、货物等）失控下落。断链保护器通过快速响应，及时停机，避免设备失控，从而保障人员和设备的安全。        5.快速响应和干预        断链保护器的响应时间通常非常短（以毫秒为单位），能够在链条断裂的瞬间做出反应，最大限度地减少损失。        总结        提升机断链保护器通过实时监测链条的运行速度变化，及时发现断裂风险，并触发紧急停机机制，有效预防设备故障和安全事故，保障人员和设备的安全。这种装置在工业提升机、农业机械、物流设备等领域中被广泛应用，成为提升设备可靠性和安全性的重要保障。
