如何为我的刮板机选择合适的断链保护器？

        为刮板机选择合适的断链保护器，需结合设备工况、运行环境及检测精度需求综合考量。以下从技术参数、场景适配、核心功能等维度提供选型指南：

        一、明确刮板机基础参数与工况

        1.输送功率与链条规格

        功率≤55kW的中小型刮板机（如煤矿顺槽输送机）：链条规格多为Φ22×86mm，断裂张力约180kN，可选中等精度保护器。

        功率＞100kW的大型刮板机（如综采工作面刮板机）：链条规格≥Φ38×137mm，断裂张力超500kN，需高可靠性保护器。

        2.运行环境与防护需求

        煤矿井下等粉尘爆炸环境：需选用ExdI防爆型保护器，防护等级≥IP54。

        露天矿或潮湿场景：需IP65以上防水防尘等级，避免传感器受潮失效。

        二、核心检测方案适配性选择

        1.速度监测方案（优先推荐）

        (1) 单端速度监测

        适用场景：中小型刮板机（输送长度＜200m）、对成本敏感的场景（如小型矿山）。

        选型要点：

        传感器选磁电式编码器（分辨率≥1024线），安装于驱动链轮轴端，测速误差≤1%。

        控制器需支持速度阈值设定（如正常速度50r/min时，设定报警阈值≤30r/min）。

        (2) 双端速度差监测

        适用场景：大型刮板机（输送长度＞300m）、需高可靠性的场景（如综采工作面）。

        选型要点：

        驱动端与从动端各装1个编码器，通过PLC对比速度差，设定阈值≤15%（正常差≤5%）。

        响应时间需≤0.2秒，避免断链后刮板堆积损坏设备。

        2.张力监测方案（辅助或备用）

        适用场景：需同时监测链条松弛与断裂的场景（如带张紧装置的刮板机）。

        选型要点：

        压力传感器选应变式（量程0500kN），安装于张紧液压缸，精度±0.5%FS。

        当张力骤降超30%额定值（如额定张力200kN，报警值≤140kN）时触发停机。

        3.振动监测方案（高端场景）

        适用场景：超大型刮板机（功率＞200kW）、需预知性维护的智能化矿山。

        选型要点：

        三轴加速度传感器（频率响应0.11000Hz），安装于链轮轴承座，采样率≥10kHz。

        配套智能分析模块，通过频谱分析（如基频10Hz处振幅突变）预判链条磨损或断裂。

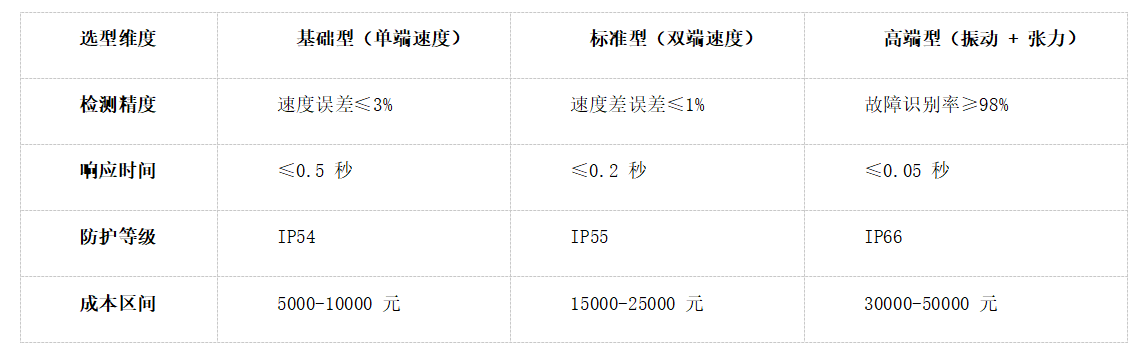

        三、关键功能与性能指标对比

        四、安装与兼容性注意事项

        1.传感器安装位置

        编码器：离链轮齿顶≤5mm，避免粉尘遮挡信号（需配防护罩）。

        张力传感器：安装于张紧装置受力轴线，避免偏载导致测量偏差。

        2.与PLC系统兼容性

        选择支持ModbusRTU或CANopen协议的保护器，便于接入刮板机主控系。

        3.冗余设计需求

        关键工作面刮板机可采用“双端速度+张力”双冗余方案，误报率降低90%以上。

        五、选型案例参考

        案例1：中小型煤矿顺槽刮板机

        设备参数：功率75kW，链条Φ26×92mm，输送长度150m。

        选型方案：单端速度监测保护器（磁电编码器+PLC控制器），设定速度阈值≤35r/min（正常45r/min），配IP54防爆外壳，成本约8000元。

        案例2：大型综采工作面刮板机

        设备参数：功率2×800kW，链条Φ48×152mm，输送长度300m。

        选型方案：双端速度差+张力监测复合保护器，编码器分辨率2048线，张力传感器量程0800kN，响应时间≤0.1秒，配ExdI防爆认证，成本约22000元。

        总结

        刮板机断链保护器选型需遵循“工况优先、精度匹配、成本可控”原则：中小型设备选单端速度方案，大型设备选双端速度差方案，高端场景可叠加张力或振动监测。同时需关注防护等级、协议兼容性及冗余设计，确保保护器与刮板机运行特性深度适配，提升设备安全运行效率。
