原料取料机（耙架结构）断链保护装置工作原理

        在矿山、煤炭、建材、粮食加工等行业，刮板输送机作为散料输送的核心设备，其运行稳定性直接关系到整条生产线的效率与安全。然而，正如前文所分析的，断链故障约占刮板机总故障的三分之一，一旦发生，轻则导致物料堆积、设备停机，重则引发链条甩出伤人、设备撕裂等恶性事故。面对这一长期困扰行业的痛点，越来越多的企业选择为刮板机安装断链保护装置。这一举措带来的良好后果，正推动着设备管理模式从传统的“亡羊补牢”式被动抢修，向现代化的“防患未然”式主动防护转变。        一、安全保障：从“人防”到“技防”的质变        1.1实时监测，故障早发现        断链保护装置的核心价值在于其“精准感知、主动预警”的能力。以大豆预处理车间应用的刮板断链保护器为例，该装置由速度传感器与信号处理器组成，可24小时不间断监测刮板机从动轴的转速变化。当发生断链、脱链故障时，从动轴转速急剧下降，传感器传输的脉冲信号频率随之降低，信号处理器能够快速有效地作出反应，在数秒内完成停机并发出声光报警。        潞安化工集团漳村煤矿选矸车间的实践充分证明了这一点。该车间为刮板机新增的断链欠速保护装置，如同“智慧感知器”，可24小时实时监测设备运行情况。一旦检测到链条断裂、运行速度异常等信号，设备将自动停车，精准切断故障源，避免事故蔓延。        1.2消除人工巡检的安全风险        在安装智能保护装置之前，刮板机链条检查主要依靠工人凭借经验，待停机后进入溜槽在刮板链条上行走逐次观察。神东上湾煤矿的技术人员指出，由于工作面顶板压力大，煤壁可能出现炸帮现象，工人在溜槽内行走检查时存在较大的安全风险。该矿自主开发的刮板运输机断链保护系统，通过深度图像处理技术实现人工智能分析，可实时分析链条及刮板的状态，发现异常则报警，提示检修，大幅减少了员工在查链过程中的风险。        1.3联锁控制，防止事故蔓延        断链保护装置的另一个重要功能是实现设备间的联锁控制。漳村煤矿选矸车间在改造过程中，突破传统单机运行模式，通过技术攻关实现了刮板机与上游设备的联锁控制，设备间形成“联动网络”。当刮板机因设备故障或运行异常时，上游设备可自动停机，防止物料堆积和设备过载。这种“协同作战”模式有效避免了因单点故障引发的生产线连锁反应。        二、经济效益：数据见证投资价值        2.1断链事故率显著下降        安装断链保护装置带来的最直接效益，是断链故障的大幅减少。华阳煤矿15101工作面的实践提供了有力的数据支撑：在SGZ764/320型刮板输送机安装断链保护装置后，断链事故率由原来的18%降低为4%，降幅高达78%。这一数据充分证明，科学的保护装置能够从根本上减少断链故障的发生。        2.2维修费用大幅节省        断链事故的减少，直接带来了维修成本的降低。仍以华阳煤矿为例，安装保护装置后，设备维修费用减少了25余万元。这一节省不仅包括更换链条、刮板等配件的直接成本，还包括因停机导致的产能损失、抢修人工费用等间接成本。        2.3非计划停机时间减少        恒盛洗煤公司的改造经验显示，断链保护装置通过预防性维护大幅减少非计划停机时间，保障生产连续性。该公司的刮板保护装置采用激光测距技术，具备强大的“动态比对”与“趋势预警”能力：当链条因磨损、拉伸出现松弛导致刮板轻微偏移时，系统算法能敏锐识别这一趋势，在故障发生前发出预警信号，避免发展到断链程度。这种预防性维护模式，将故障消灭在萌芽状态，最大限度地保障了生产连续性。        2.4设备寿命延长        断链保护装置的另一隐性效益是延长设备寿命。通过对设备健康状态的持续监测和数据积累，企业可以科学制定保养计划，在最佳时机进行维护，避免因过度磨损导致的设备提前报废。同时，及时停机保护也避免了断链后可能引发的链轮损坏、溜槽撕裂等二次损坏，进一步延长了设备整体寿命。        三、管理升级：智能化赋能精益生产        3.1从“被动抢修”到“主动防护”        断链保护装置的普及，正在推动企业设备管理模式的深刻变革。正如漳村煤矿选矸车间机工班工长杨红光所言：“此次改造不仅是技术升级，更是生产模式的革新。过去是‘被动抢修’，如今变为‘主动防护’。”这一转变的核心，在于保护装置提供了持续的、客观的设备状态数据，使维护人员能够基于数据做出决策，而不是等到故障发生后再被动应对。        3.2集中监控与远程管理        现代断链保护装置通常与集中控制系统集成，操作人员可通过平台远程调度运行状态，实现“一键启停”和精准调控。系统优化后，故障处理效率明显提升，人工干预频次大幅降低，真正实现“故障早发现、问题快处理、生产不停顿”。        恒盛洗煤公司的实践进一步证明了远程管理的价值：装置的实时数据上传至信息化平台，管理人员可远程掌握设备健康状态，故障记录与数据分析为工艺优化、管理提升提供了宝贵数据资产。        3.3预测性维护成为可能        随着技术的进步，断链保护装置正从简单的故障报警向预测性维护演进。神东上湾煤矿开发的自动张紧装置，通过采集刮板机转矩、采煤机位置、机尾油缸压力等信息，建立油缸动态受力数学模型，自动控制链条张力，在测试运行过程中实现了人为“零”干预的效果，生产至今未发生过断链事故。这一案例表明，智能化的保护装置不仅能监测故障，还能主动预防故障的发生。        四、综合成效：安全、效益、管理的协同提升        综合多个企业的实践经验，刮板机安装断链保护装置的良好后果可归纳为以下三个方面：        安全成效：实现从“人防”到“技防”的质变，以精准数据为支撑，最大限度消除恶性事故风险，为一线员工打造更安全的工作环境。通过智能化监测替代人工巡检，消除工人在溜槽内行走检查的安全隐患。        经济效益：断链事故率可降低70%以上（从18%降至4%），维修费用减少数十万元；大幅减少非计划停机时间，保障生产连续性；通过预防性维护延长设备寿命，实现降本增效。        管理升级：从“被动抢修”转变为“主动防护”；实现集中监控、远程管理和“一键启停”；积累设备运行数据，为预测性维护和工艺优化提供数据资产。        五、结语        从“亡羊补牢”到“防患未然”，刮板机断链保护装置的广泛应用，代表着设备管理理念的深刻变革。无论是基于速度监测的传统保护器，还是采用激光测距、图像识别等新技术的智能装置，其核心价值都在于：将不可预知的故障转化为可监测、可预警、可控制的风险，在事故萌芽阶段果断干预，保障人员安全、设备稳定和生产连续。        对于已经投入运行的刮板输送机，安装断链保护装置是一项投资回报率极高的技术改造。它不仅能够快速收回成本，更能为企业带来长期的安全保障和效益提升。在智能化、自动化成为行业发展趋势的今天，断链保护装置正是企业迈向智慧矿山、智能工厂的重要一步。

        在矿山、煤炭、建材、电力等行业的散料输送系统中，刮板输送机（刮板机）作为关键输送设备，其运行稳定性直接关系到整条生产线的效率与安全。然而，据行业统计，断链故障约占刮板机总故障的三分之一，是影响设备正常运行的主要隐患之一。断链不仅会导致物料堆积、设备停机，严重时还可能引发链条甩出伤人、设备损坏等安全事故。        要有效预防断链故障，首先必须深入理解其发生的原因。本文将从多个维度系统分析刮板输送机断链故障的根源，为设备管理与维护人员提供全面参考。        一、链条本身质量问题        1.1材质与制造工艺缺陷        链条的材质和制造质量是决定其使用寿命的基础因素。若链条材质不符合设计要求、热处理工艺不当、焊接质量差，链条本身的强度就无法满足工况需求，在正常载荷下也可能提前断裂。        1.2链条节距不一致        对于双链刮板输送机，若两条链条的链环节距不一致（一条磨损程度比另一条严重），会导致全部负荷集中在一条链条上，使其过载断裂。同样，如果两条链条长短不一，短的一条承受负荷过大，也容易先行断裂。        1.3连接件缺陷        圆环链的连接螺栓丢失或损坏，会导致链条脱节而断裂。变形链环过多时，链条在运转过程中啮合不好，受力不均，也会引发断链事故。        二、安装与调试不当        2.1链条张紧度不合适        链条过紧：不仅会增加链条的初张力，缩短其使用寿命，而且当链条在运行中遇到刮卡时没有缓冲余地，会急剧增大链条的张力负荷，导致断裂。        链条过松：当链条运行到链轮处时会发生跳牙（掉链）现象，使链环受到链轮轮齿的冲击而变形甚至断裂。松弛状态下运转还会出现卡链和跳链，使链齿和链轮轮齿损坏。        2.2设备安装不平不直        刮板输送机铺设时，若机头、机尾和中间部不在一条直线上，或工作面不平不直，特别是呈弧形弯曲时，边双链的外侧链条负荷过大，最容易被拉断。溜槽对口错位也会挂住刮板或链环，造成卡阻断裂。        2.3机头位置不正        机头位置不正，机头与第二节溜槽或底座不平，会导致刮板链在运行过程中受力不均，增加断链风险。        三、运行工况恶劣        3.1冲击载荷与疲劳破坏        刮板链在运行中长期承受平均载荷和较大的动载荷反复作用，当阻力过大时，会造成链条的疲劳破坏。长时间受动载作用，链条节距会逐渐增长，强度下降。若链条在运行中突然受到大于其静态破断载荷的冲击力，会直接导致断裂。        3.2腐蚀环境影响        井下腐蚀性水或潮湿环境会使链环产生锈蚀、锈痕甚至裂缝，导致链条断面减小，强度显著降低。腐蚀与磨损的共同作用，会加速链条的失效过程。        3.3工作面条件限制        巷道顶板高度不足、机头较高时，大块煤或矸石被运到机头处可能卡在输送机与顶板之间，对链条产生冲击而断链。工作面底板不平也会造成输送机刮板受力不均，增加断链风险。        四、异物卡阻与突发冲击        4.1异物进入链条        链条周围出现异物（如小石子、废铁、木块等）是导致卡链甚至断链的常见原因。当刚性物件的一端放在溜槽中，另一端被卡在煤帮或机旁的固定物上时，会对刮板链产生巨大的冲击力。        4.2链轮咬进杂物        链轮咬进杂物会使刮板链脱出轮齿，造成跳链或卡阻，严重时直接引发断链。        4.3溜槽内物料堆积        当装煤（渣）过多，特别是在超载情况下启动电动机，会增大链条承受的动张力，致使链条断裂。回空链带回煤（渣）过多也会造成底链过载而断链。        五、维护与检修缺失        5.1磨损超限未及时更换        刮板链过度磨损已达疲劳极限仍在运行，是断链的重要原因。链轮过度磨损后与链条啮合状态恶化，也会加速链条损坏。有研究指出，检修维护不到位是导致断链故障的典型原因之一。        5.2变形部件未更换        变形的刮板、链环、连接环若不及时更换，会加速刮板链的损坏过程。刮板两端头过度磨损导致长度变短，也容易出槽引发故障。        5.3螺栓松动未紧固        刮板与链子连接螺栓松动，会导致刮板歪斜，使链条受力不均，增加断链风险。        六、操作不当与超载运行        6.1野蛮违章操作        野蛮违章操作是造成断链故障的重要因素之一。包括强行开动机器、频繁点动启动、在设备卡阻时未妥善处理就直接强行启动等。        6.2超载启动        在溜槽内压煤（渣）过多的情况下强行启动机器，会使链条承受远超正常工况的动载荷，极易导致断裂。        6.3工作面工程质量差        综采工作面工程质量差，如工作面不平、不直，推溜出现急弯等，都会造成刮板链受力不均、刮卡脱轨，最终引发断链。        七、断链故障预防措施建议        基于上述原因分析，预防断链故障需从多个方面入手：        7.1选型与采购        -选择符合国家标准、质量可靠的链条产品        -确保两条链条长度一致、节距匹配        7.2安装与调试        -确保输送机铺平铺直，机头、机尾、中间部成一直线        -调整链条松紧度至适当状态（既不过紧也不过松）        -机头位置要正，与溜槽间隙适当        7.3运行与维护        -定期检查链条磨损情况，及时更换磨损超限的链条        -定期清理链条周围的异物，防止卡阻        -及时紧固松动的连接螺栓        -对变形的刮板、链环及时更换        -定期调整链条松紧度        7.4操作管理        -严禁超载启动，装渣（煤）要适量        -严格遵守操作程序，不能强行开动机器        -加强操作人员培训，提高安全意识和操作技能        -建立设备巡检制度，及时发现并处理隐患        八、结语        刮板输送机断链故障的发生往往是多种因素共同作用的结果，既有链条本身的质量问题，也有安装调试不当、运行工况恶劣、维护缺失、操作失误等方面的原因。深入理解这些原因，有助于设备管理和维护人员有针对性地采取预防措施，从源头上减少断链故障的发生。        对于已投入运行的刮板输送机，建议建立完善的设备维护档案，记录链条更换周期、磨损情况、故障历史等信息，逐步形成符合自身工况特点的维护策略。同时，安装可靠的断链保护装置（如从动轴转速监测保护器），可在断链发生的第一时间切断电源并报警，最大限度减少故障损失。        只有将优质设备、规范安装、精心维护、正确操作四者有机结合，才能真正降低断链故障的发生率，保障刮板输送机的安全、高效、稳定运行。

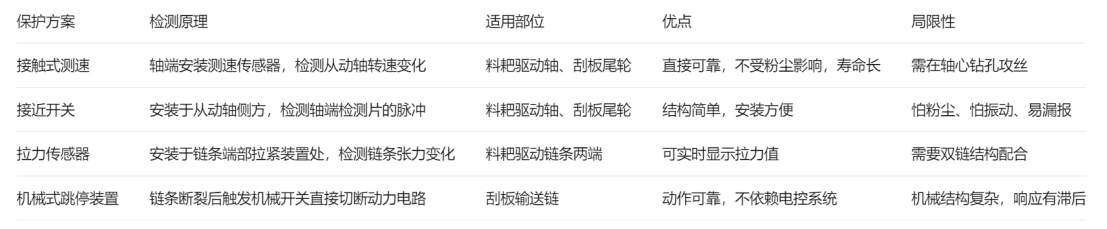

        在散料输送领域，刮板输送机（刮板机）以其结构简单、密封性好、输送方向灵活等优势，广泛应用于矿山、煤炭、建材、粮食加工等行业的物料输送环节。然而，刮板机长期在重载、高粉尘、强振动的恶劣工况下运行，链条承受着巨大的交变载荷和冲击负荷，断链、脱链、卡链等故障时有发生。据统计，断链故障约占刮板机总故障的三分之一，是影响设备稳定运行的主要隐患之一。本文将深入分析刮板机断链故障的成因，探讨断链保护器的工作原理与应用价值。        一、刮板机断链故障的主要原因        刮板机断链故障的发生往往是多种因素共同作用的结果。根据行业研究和实际运行经验，断链的主要原因可归纳为以下几个方面：        1.链条质量与疲劳损伤        链条材质不符合要求、制造工艺存在缺陷，或长期运行后达到疲劳极限仍在服役，都会导致强度下降。腐蚀性介质使链环产生锈蚀，链条断面减小，强度显著降低。        2.运行阻力过大        工作面不平不直、溜槽磨损变形、物料装载过多或有大块物料卡阻，都会造成刮板链运行阻力剧增。当阻力超过链条承受极限时，便会发生断裂。        3.安装与调整不当        链条过紧会加速与链轮、溜槽的磨损；链条过松则易引发跳链、漂链；两侧链条长短不一致，短的一侧承受负荷过大，易先行断裂。        4.链轮磨损与啮合不良        链轮齿面过度磨损，会导致与链条的啮合状态恶化，产生冲击载荷，加速链条疲劳破坏。        5.操作与维护不到位        频繁点动启动、强行带载启动、未及时清理机尾积渣等操作习惯，都会对链条造成额外冲击，缩短其使用寿命。        二、断链保护器的工作原理与技术实现        为及时监测刮板机断链、脱链等故障，保障设备安全，断链保护器被广泛应用于各类刮板输送系统。刮板断链保护器通常由速度传感器与信号处理器两部分组成。        2.1工作原理        断链保护器的核心原理是基于从动轴转速监测。刮板机正常工作时，从动轴随主动轴一同旋转，保持稳定的转速。当发生断链、脱链或打滑故障时，负载消失或传动中断，从动轴转速会急剧下降甚至为零。        工作流程如下：        1.信号采集：速度传感器安装于从动轴端，实时采集轴的旋转速度，并将其转换为脉冲频率信号。转速越高，脉冲频率越高。        2.信号传输：传感器将脉冲信号传送至信号处理器（控制器）。        3.智能判断：处理器持续检测脉冲频率，并与预设的正常阈值（通常为正常转速的80%）进行比较。        4.执行保护：当检测到频率低于设定阈值并持续超过预设延时（如5秒，防止瞬时波动误动）时，处理器立即发出停机指令，切断驱动电机电源，同时触发声光报警。        2.2关键技术与特点        以德克西尔（Drksir）MDR-SCD-10-G型断链保护器为例，其技术特点包括：        接触式硬连接：传感器通过从动轴轴心端面的螺纹孔或焊接螺母直接固定，实现与轴的同步旋转，彻底杜绝信号打滑或丢失。        智能阈值设定：设备正常运转后，一键完成正常转速学习并自动设定报警点，简化调试过程。        快速响应：检测到异常后可在数秒内完成停机动作，最大限度减少故障损失。        自锁保护：动作后自动锁定，需人工排除故障并手动复位，确保检修安全。        三、断链保护器的核心优势        3.1实时监测，快速响应        断链保护器能够24小时不间断监测从动轴转速变化，在断链发生的瞬间捕捉异常信号，并立即触发报警和停机。这种快速响应机制可有效避免因断链导致的链条堆积、刮板变形、溜槽卡死等二次损坏。        3.2精准检测，避免误报        采用高精度速度传感器，能够捕捉转速的微小变化。同时，通过设置合理的延时时间和智能算法，可有效区分故障信号与设备正常波动（如瞬时负载变化），避免误动作。        3.3保障设备与人员安全        断链保护器在检测到故障后自动切断电源，防止设备在故障状态下继续运行，避免引发更严重的安全事故，如链条甩出伤人、物料洒落伤人等。        3.4结构简单，安装方便        断链保护器采用模块化设计，传感器与控制器分离，安装时只需在从动轴端加工安装孔，即可完成固定。无需对现有设备进行大规模改造，适用于传统企业的设备升级。        3.5适应恶劣工况        保护器通常采用防水、防尘、防腐蚀设计，能够在矿山、煤炭、建材等高粉尘、高湿度的环境中稳定工作。        四、应用场景与选型建议        4.1典型应用行业        断链保护器广泛应用于以下领域的刮板输送设备：        矿山行业：矿井中的矿石、废渣输送        煤炭行业：原煤、洗选煤输送        建材行业：水泥、砂石骨料输送        粮食加工：大豆、小麦等原料预处理输送线        电力行业：锅炉炉渣输送        4.2选型要点        选择断链保护器时，应重点关注以下因素：        1.安装方式：确认传感器与从动轴的连接方式（螺纹连接/焊接螺母），确保与设备匹配。        2.环境适应性：根据现场温度、湿度、粉尘情况，选择相应防护等级的产品。        3.电源与控制匹配：确认保护器电源电压（如AC220V）与控制系统兼容，输出接口形式（无源接点/有源输出）符合要求。        4.品牌与服务：选择具有良好售后和技术支持的品牌，确保长期稳定运行。        五、安装与维护要点        5.1安装步骤        1.准备工具：扳手、电钻、测量工具等。        2.设备检查：停机断电，检查链条张紧度和磨损情况，确保设备处于良好状态。        3.确定位置：在从动轴轴心端面加工安装螺纹孔或焊接螺母。        4.安装传感器：将传感器旋入安装孔并锁紧，确保连接稳固。        5.连接电路：按接线图连接传感器与控制器，确保接线正确。        6.测试运行：启动设备，模拟故障测试响应速度和准确性。        5.2日常维护        定期检查：每月检查传感器固定是否松动，接线是否良好。        清洁保养：定期清理传感器表面的灰尘和污垢。        参数复核：每半年或一年对保护器进行一次全面检查，确认灵敏度。        记录存档：保存报警记录和运行数据，便于分析设备状态。        六、结语        刮板输送机作为散料输送的关键设备，其运行可靠性直接关系到整条生产线的效率和安全性。断链保护器通过实时监测从动轴转速，能够在断链故障发生的瞬间快速响应并停机，有效避免设备损坏和安全事故。        从大豆预处理车间到煤矿井下，断链保护器以其结构简单、安装方便、响应快速、适应性强等优势，成为刮板机不可或缺的安全保障装置。对于设备管理者而言，正确选型、规范安装、定期维护断链保护器，不仅是保障设备稳定运行的需要，更是落实安全生产责任的重要举措。
