断链保护器的安装步骤和规范是什么？

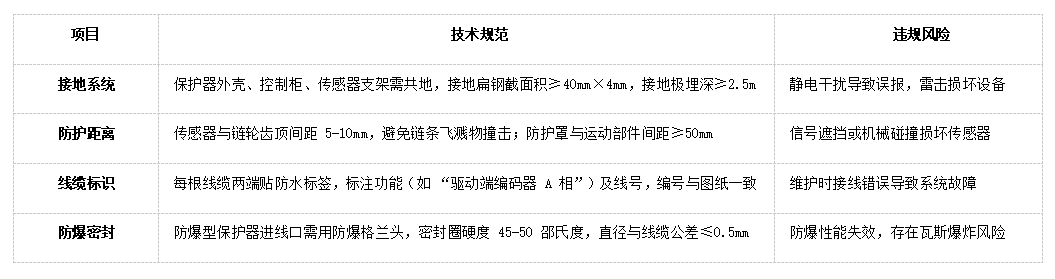

        为刮板机选择合适的断链保护器，需结合设备工况、运行环境及检测精度需求综合考量。以下从技术参数、场景适配、核心功能等维度提供选型指南：        一、明确刮板机基础参数与工况        1.输送功率与链条规格        功率≤55kW的中小型刮板机（如煤矿顺槽输送机）：链条规格多为Φ22×86mm，断裂张力约180kN，可选中等精度保护器。        功率＞100kW的大型刮板机（如综采工作面刮板机）：链条规格≥Φ38×137mm，断裂张力超500kN，需高可靠性保护器。        2.运行环境与防护需求        煤矿井下等粉尘爆炸环境：需选用ExdI防爆型保护器，防护等级≥IP54。        露天矿或潮湿场景：需IP65以上防水防尘等级，避免传感器受潮失效。        二、核心检测方案适配性选择        1.速度监测方案（优先推荐）        (1) 单端速度监测        适用场景：中小型刮板机（输送长度＜200m）、对成本敏感的场景（如小型矿山）。        选型要点：        传感器选磁电式编码器（分辨率≥1024线），安装于驱动链轮轴端，测速误差≤1%。        控制器需支持速度阈值设定（如正常速度50r/min时，设定报警阈值≤30r/min）。        (2) 双端速度差监测        适用场景：大型刮板机（输送长度＞300m）、需高可靠性的场景（如综采工作面）。        选型要点：        驱动端与从动端各装1个编码器，通过PLC对比速度差，设定阈值≤15%（正常差≤5%）。        响应时间需≤0.2秒，避免断链后刮板堆积损坏设备。        2.张力监测方案（辅助或备用）        适用场景：需同时监测链条松弛与断裂的场景（如带张紧装置的刮板机）。        选型要点：        压力传感器选应变式（量程0500kN），安装于张紧液压缸，精度±0.5%FS。        当张力骤降超30%额定值（如额定张力200kN，报警值≤140kN）时触发停机。        3.振动监测方案（高端场景）        适用场景：超大型刮板机（功率＞200kW）、需预知性维护的智能化矿山。        选型要点：        三轴加速度传感器（频率响应0.11000Hz），安装于链轮轴承座，采样率≥10kHz。        配套智能分析模块，通过频谱分析（如基频10Hz处振幅突变）预判链条磨损或断裂。        三、关键功能与性能指标对比        四、安装与兼容性注意事项        1.传感器安装位置        编码器：离链轮齿顶≤5mm，避免粉尘遮挡信号（需配防护罩）。        张力传感器：安装于张紧装置受力轴线，避免偏载导致测量偏差。        2.与PLC系统兼容性        选择支持ModbusRTU或CANopen协议的保护器，便于接入刮板机主控系。        3.冗余设计需求        关键工作面刮板机可采用“双端速度+张力”双冗余方案，误报率降低90%以上。        五、选型案例参考        案例1：中小型煤矿顺槽刮板机        设备参数：功率75kW，链条Φ26×92mm，输送长度150m。        选型方案：单端速度监测保护器（磁电编码器+PLC控制器），设定速度阈值≤35r/min（正常45r/min），配IP54防爆外壳，成本约8000元。        案例2：大型综采工作面刮板机        设备参数：功率2×800kW，链条Φ48×152mm，输送长度300m。        选型方案：双端速度差+张力监测复合保护器，编码器分辨率2048线，张力传感器量程0800kN，响应时间≤0.1秒，配ExdI防爆认证，成本约22000元。        总结        刮板机断链保护器选型需遵循“工况优先、精度匹配、成本可控”原则：中小型设备选单端速度方案，大型设备选双端速度差方案，高端场景可叠加张力或振动监测。同时需关注防护等级、协议兼容性及冗余设计，确保保护器与刮板机运行特性深度适配，提升设备安全运行效率。

        断链保护器通过监测链条运行中的物理量变化来检测断裂或松弛信号，主要有以下几种核心检测方式：        一、速度监测检测法        通过监测链轮转速突变判断链条故障，分单端与双端两种方案：        1.单端速度监测        在驱动端或从动端安装编码器、霍尔传感器，实时采集链轮转速。正常运行时速度稳定（如50r/min），断链时转速骤降（低于20r/min）或停机，控制器据此触发保护。        适用于煤矿刮板机、建材输送机等场景，通过设定速度阈值（如低于正常速度60%）实现检测。        2.双端速度差监测        同时监测驱动端与从动端转速，正常时两端速度差≤5%。链条断裂时，驱动端转速突增，从动端骤降，速度差超过15%即报警，误报率比单端方案低70%以上。        二、张力变化检测法        通过监测链条张力变化判断故障，适用于起重机械等场景：        1.压力传感器直接监测        在张紧装置（如液压缸）安装压力传感器，链条断裂时张力从500N骤降至50N以下，松弛时张力低于额定值30%即触发报警。        2.张紧位移间接监测        用位移传感器监测张紧轮位移，链条松弛时张紧轮位移超50mm，断裂时位移突增超100mm，如港口起重机通过监测重锤位移判断链条状态。        三、位置偏移检测法        通过机械触点或光电感应监测链条位置，结构简单：        1.限位开关监测松弛        在链条下方安装限位开关，正常时链条与开关保持2030mm距离，松弛下垂触碰开关即报警，适用于小型输送机。        2.光电对射检测断裂        链条运行路径两侧安装光电发射器与接收器，断裂时光束导通，接收器0.01秒内输出信号停机。        四、多参数融合检测        结合速度、张力、振动等多维度数据提升可靠性：        如矿井提升机保护器设定“速度差＞15%且张力骤降＞70%且振动加速度＞5m/s²”三重判据，避免单一参数误报。        五、不同方案对比与应用        总结        断链保护器的检测核心是捕捉链条异常时的速度、张力、位置突变。煤矿等场景优先选双端速度差监测，电梯侧重张力检测，小型设备可采用机械限位。多参数融合方案则用于关键设备，通过综合判断实现精准检测与保护。

        断链保护器的结构组成与其检测原理和应用场景密切相关，不同类型的保护器在结构上存在差异，但核心部件通常包括检测单元、控制单元、执行单元及辅助部件。以下是具体结构组成及功能解析：        一、检测单元        检测单元通过单一转速传感器实时监测刮板机运行速度，对比速度异常变化判断断链，主要包括：        1.转速传感器        安装于刮板机从动链轮（尾部）轴端，常用类型：        (1) 编码器：通过码盘旋转产生脉冲信号，精确测量实时转速（如每转输出1024个脉冲），适用于高精度监测场景。        (2) 接近开关（电感式/光电式）：感应链轮齿盘的金属部件或反光标记，输出开关量信号，适用于粉尘、潮湿环境。        (3) 霍尔传感器：利用磁场变化检测链轮转动，通过齿轮上的永磁体触发信号，抗干扰性强。        2.信号传输组件        屏蔽电缆：连接传感器与控制单元，减少电磁干扰（如煤矿井下需使用防爆型电缆）。        信号调理模块：对传感器输出的脉冲信号进行整形、放大，确保控制单元准确识别。        二、控制单元        控制单元作为保护器的决策中枢，主要功能包括：        信号控制器：接收转速传感器的实时脉冲信号，计算当前运行速度（如通过单位时间内的脉冲数换算转速r/min）。        内置速度阈值判断逻辑：正常运行时速度在设定区间（如50~60r/min），断链时速度骤降（如低于30r/min）或停机，控制器触发保护信号。        集成时间延迟算法：避免因瞬间物料冲击导致速度波动而误动作（如设置0.5秒延迟确认断链）。        三、执行单元        执行单元在检测到速度异常后，快速执行停机并报警，包括：        1.制动与停机组件        (1) 机械制动器：        电磁制动器：安装于链轮轴端，接收到停机信号后，电磁线圈失电，刹车片抱紧制动轮，停机响应时间≤0.3秒。        液压制动器：通过液压站推动制动钳，适用于大功率刮板机，制动力矩可调节。        (2) 电气停机装置：        继电器/接触器：切断驱动电机电源或控制变频器停止输出，同时断开刮板机控制回路。        急停连锁模块：接入刮板机急停按钮回路，实现全系统停机。        2.报警装置        声光报警器：安装于设备显眼处，断链时发出≥85dB蜂鸣音和红色灯光闪烁。        远程通讯模块：通过RS485或无线传输将故障信号发送至中控室，显示“速度异常，断链保护触发”。        四、辅助部件（安装与防护支撑）        1.控制箱与固定支架        控制单元安装于防爆控制箱（如煤矿用ExdI防爆等级），支架固定于刮板机机身侧面，便于检修。        2.电源与滤波模块        配备稳压电源（如DC24V），防止电压波动影响传感器精度；滤波模块消除电机启动等干扰信号。        五、典型结构应用场景        1.煤矿刮板机速度监测保护器        采用“驱动端编码器+PLC控制器+液压制动器”结构，编码器实时监测链轮转速，PLC对比预设速度阈值（如正常运行速度55r/min，断链触发值20r/min），触发后液压制动器快速制动，适用于长距离、大功率运输场景。        2.建材行业小型刮板机保护器        配置“尾部接近开关+单片机控制器+电磁制动器”，接近开关感应链轮齿盘转动，单片机检测到速度持续低于10r/min时，控制电磁制动器停机，响应迅速且成本较低。        总结        基于速度监测的断链保护器以单端转速传感器为检测核心，通过控制器对实时速度的动态分析实现断链判断，结构上更简化且抗干扰性强。
