断链保护器常见故障及维修指南

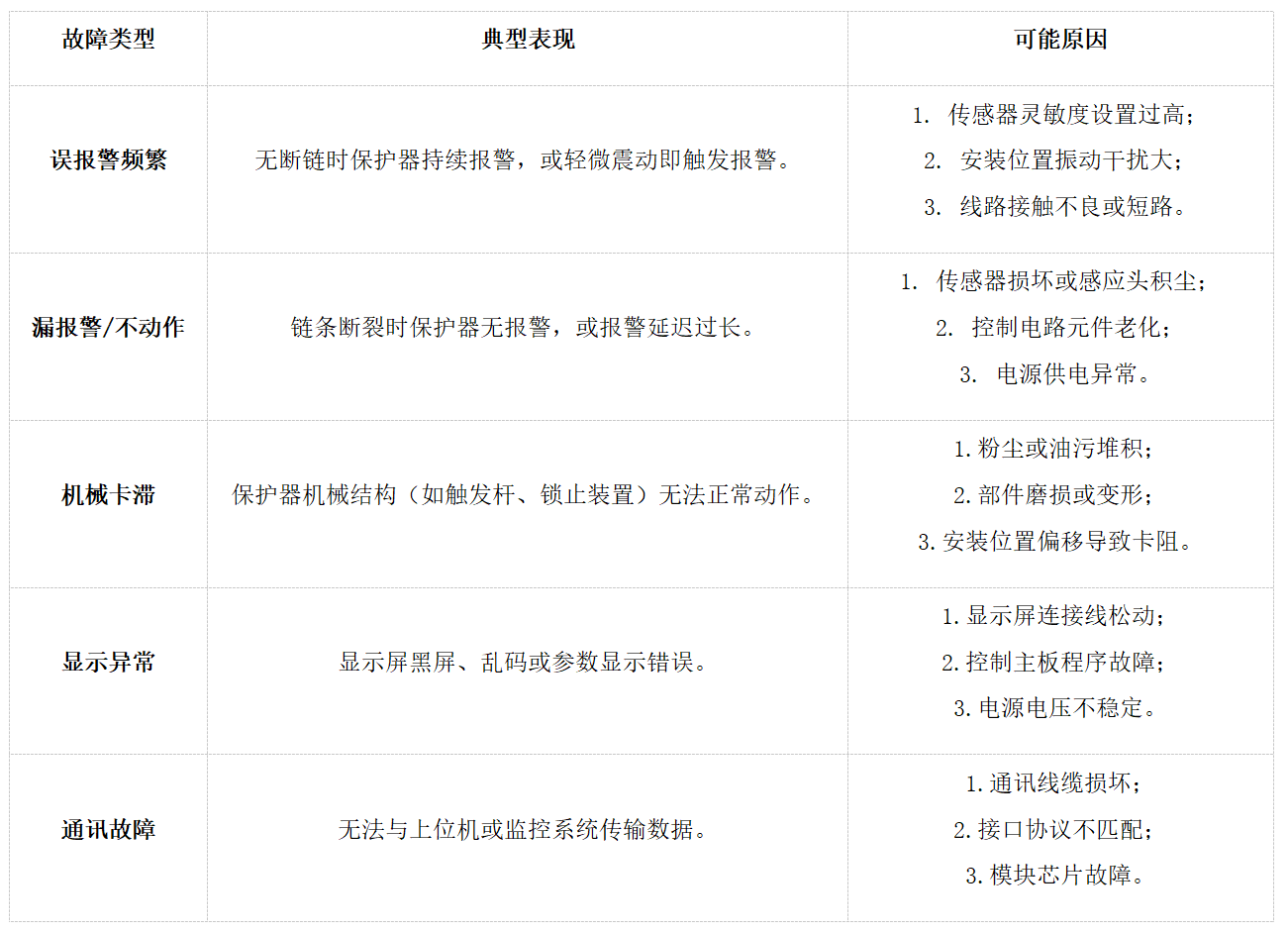

        一、核心原因分析（速度监测型）        1.传感器安装与参数设置问题        安装偏差：编码器与链轮间隙超过10mm（标准510mm），导致转速采样失真；安装轴向偏差＞0.5mm，引发脉冲信号波动。        阈值设置不当：速度报警阈值过低（如低于正常速度40%），或双端速度差阈值未根据设备工况调整（正常差应≤5%，误设为10%以下）。        采样参数错误：速度采样周期过长（＞50ms）或滤波时间常数过大（＞0.5秒），无法区分真实断链与瞬时干扰。        2.电气干扰与硬件故障        信号干扰：编码器线缆未用屏蔽线或接地不良（接地电阻＞4Ω），受变频器电磁干扰，导致脉冲信号畸变（如正常方波出现毛刺）。        硬件老化：编码器光电元件积尘或磨损，控制器主板电容失效，引发转速计算错误（如实际50r/min显示为30r/min）。        3.工况与环境因素        机械冲击：刮板机启动时电流突变（＞额定电流200%）、物料跌落冲击，导致驱动端转速瞬时波动超阈值。        环境影响：高温（＞60℃）或潮湿（湿度＞90%）环境下，编码器性能漂移；粉尘堆积遮挡光电信号，造成脉冲丢失。        二、分场景处理方案        1.速度监测型误报警处理                 2.电气干扰解决方案        线缆整改：编码器线缆更换为双绞屏蔽线（截面积≥0.75mm²），动力线与信号线间距≥30cm，屏蔽层单端接地（控制柜侧接地电阻≤4Ω）。        硬件抗干扰：在控制器输入端加装浪涌保护器（响应时间≤1ns），编码器电源并联0.1μF滤波电容，抑制电压尖峰。        三、系统性排查流程        1.参数还原与测试        恢复保护器出厂默认参数，逐步调整速度阈值（每次调整幅度≤10%），通过模拟断链测试（短接信号端子）验证动作准确性，确保响应时间≤0.5秒。        2.工况模拟验证        空载、50%负载、满载工况下各运行30分钟，记录报警时的实时转速曲线，分析波动频率与阈值的匹配度（如正常波动应≤±5r/min）。        3.硬件替换测试        替换编码器、控制器等可疑部件，对比报警频率：若更换编码器后误报率从5次/班降至1次/班，说明原传感器失效（脉冲丢失率＞0.1%时需更换）。        四、预防措施与维护建议        定期校准：每季度用转速测试仪验证编码器精度（误差≤1r/min），用示波器检查脉冲波形（方波占空比应50%±5%）。        智能算法升级：支持固件升级的保护器，更新至包含“自适应滤波”算法的版本（如抗振动干扰系数提升30%）。        工况监测优化：在刮板机驱动端加装振动传感器，联动保护器设置“振动干扰屏蔽”模式（振动加速度＞5g时暂不触发保护）。        总结        速度监测型断链保护器误动作多源于安装偏差、参数不当或电气干扰，需通过精准校准传感器位置、动态优化速度阈值、强化线缆抗干扰措施解决。通过系统性排查与预防性维护，可将误报率控制在0.5次/月以下，平衡检测灵敏度与抗干扰性，保障设备安全运行。

        一、调试前的准备工作        1.技术资料核查        确认保护器型号与刮板机匹配（如双端速度监测型适配大功率设备），查阅说明书获取关键参数：速度阈值范围（通常为正常速度的40%70%）、张力分辨率（≤0.5%FS）等。        准备调试工具：万用表、转速测试仪、张力校准仪（精度≥0.1%）、示波器（用于编码器脉冲检测）。        2.硬件状态检查        传感器安装：编码器与链轮间隙510mm，张力传感器受力轴线无偏载；线缆屏蔽层单端接地，接地电阻≤4Ω。        控制器状态：显示屏无乱码，各接口指示灯正常（电源灯常亮、通信灯闪烁），避免因硬件故障导致调试误判。        二、灵敏度设置核心步骤（以速度监测型为例）        步骤1：确定正常运行速度        刮板机空载运行，记录驱动端编码器实时转速（如正常速度为50r/min），取该值的60%70%作为断链报警阈值（建议设为35r/min）。        步骤2：分级阈值设置        一级预警阈值：正常速度的70%（35r/min），触发声光报警但不停机，用于提示链条异常。        二级停机阈值：正常速度的40%（20r/min），触发紧急停机，防止断链扩展。        关键参数：        速度采样周期≤50ms，滤波时间常数设为0.2秒（避免瞬间振动误触发）。        三、功能测试流程与标准        1.模拟断链测试        电气模拟法：        短接控制器断链信号输入端子（如PLC的X0端口），系统应在0.2秒内触发以下动作：        声光报警器（蜂鸣音≥85dB，红灯闪烁）；        输出继电器动作（触点断开，切断电机控制回路）。        机械模拟法（适用于速度监测）：        手动盘车使从动链轮停转，驱动端转速不变，系统检测到速度差＞15%时，应在0.3秒内停机（大型设备≤0.2秒）。        2.响应时间测试        用示波器测量从模拟断链信号输入到控制器输出停机信号的时间：        速度监测型保护器：响应时间≤0.5秒；        张力监测型保护器：响应时间≤0.1秒（液压系统需考虑油液传导延迟）。        3.抗干扰测试        模拟刮板机启动冲击（电流突变）、物料跌落振动等场景，保护器应满足：        速度波动±10%时不触发报警；        张力瞬间波动±15%时不触发停机（通过滤波算法消除干扰）。        四、调试常见问题与解决方案        五、调试验收与记录        1.验收指标        速度检测精度：误差≤1%；        张力检测精度：误差≤0.5%FS；        连续10次模拟测试，保护动作成功率100%。        2.调试报告        需包含：阈值设置参数表、响应时间测试波形图、抗干扰测试记录、问题处理清单，作为后期维护依据。        总结        断链保护器调试的核心是平衡“灵敏度”与“抗干扰性”：速度阈值需基于设备工况动态调整，功能测试需覆盖电气与机械双重场景。通过精准的阈值标定、响应时间验证及抗干扰优化，可确保保护器在断链故障时快速响应，同时减少误报率，为刮板机安全运行提供可靠保障。

        一、安装前准备与环境适配        1.设备参数核对        确认断链保护器型号与刮板机匹配（如功率、链条规格）。        核查防护等级：煤矿井下需ExdI防爆认证，露天场景需IP65以上防水防尘。        2.安装环境勘察        避开高温（＞60℃）、强磁场（如变频器附近）及剧烈振动区域，传感器与执行元件间距≤5m以减少信号延迟。        二、核心部件安装步骤        1.编码器安装（驱动端与从动端）        步骤1：定位校准        驱动端编码器安装于链轮轴端，轴向偏差≤0.5mm，径向跳动≤0.1mm（用百分表校准）。        从动端编码器安装于尾部改向链轮轴，与驱动端连线需平行于链条运行方向，避免角度偏差＞5°。        步骤2：固定与防护        用支架将编码器固定于刮板机机架，螺栓扭矩达1520N·m（防止振动松脱）。        加装金属防护罩（厚度≥2mm），罩内填充防水密封胶，进线孔用格兰头密封，防护等级达IP65。        2.控制器与线路安装        步骤1：控制柜定位        控制柜安装于刮板机机头附近（距驱动端编码器≤10m），离地高度1.2-1.5m，便于操作与散热。        柜内温度需控制在20℃~+50℃，加装风扇或温控加热器。        步骤2：线路敷设        编码器线缆用双绞屏蔽线（截面积≥0.75mm²），屏蔽层单端接地（控制柜侧），接地电阻≤4Ω。        动力线与信号线分开敷设，间距≥30cm，避免电磁干扰；穿越金属孔时加护线套。        三、安装规范与安全要求                 四、调试与测试流程        1.静态调试        通电后检查控制器显示：编码器转速显示值需与手动盘车速度一致（误差≤1%），张力传感器零点漂移≤0.5%FS。        模拟断链信号：短接控制器断链输入端子，系统应在0.2秒内触发声光报警，同时输出停机信号。        2.空载试运行        刮板机空载运行30分钟，监测：        双端编码器速度差≤5%（正常应≤2%），超过15%时报警停机功能需有效。        张力波动范围≤额定值10%（如额定200kN，波动≤20kN），骤降超30%时触发保护。        五、常见安装错误与规避措施        错误1：编码器安装偏心        现象：运行时速度波动大，误报断链。        措施：安装后用千分表校准，轴向跳动≤0.05mm，径向偏差≤0.1mm。        错误2：线缆屏蔽层双端接地        现象：控制器显示乱码，信号干扰严重。        措施：仅在控制柜端接地，接地线缆截面积≥2.5mm²，避免与动力接地共用。        总结        断链保护器安装需遵循“定位精准、防护到位、接地可靠”原则，从传感器校准到线缆屏蔽层层把控，确保检测精度与响应速度达标。特别注意防爆场景的密封规范与大型设备的双端同步性，最终通过空载/负载测试验证保护功能，避免因安装不当导致设备停机或安全事故。
