断链保护器调试指南：灵敏度设置与功能测试

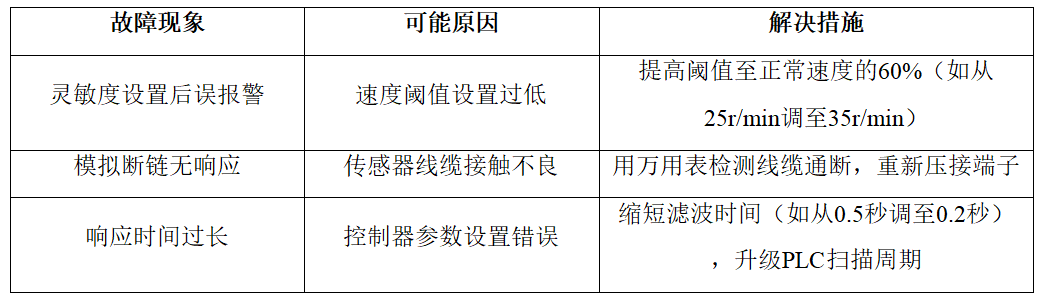

        一、安装前准备与环境适配        1.设备参数核对        确认断链保护器型号与刮板机匹配（如功率、链条规格）。        核查防护等级：煤矿井下需ExdI防爆认证，露天场景需IP65以上防水防尘。        2.安装环境勘察        避开高温（＞60℃）、强磁场（如变频器附近）及剧烈振动区域，传感器与执行元件间距≤5m以减少信号延迟。        二、核心部件安装步骤        1.编码器安装（驱动端与从动端）        步骤1：定位校准        驱动端编码器安装于链轮轴端，轴向偏差≤0.5mm，径向跳动≤0.1mm（用百分表校准）。        从动端编码器安装于尾部改向链轮轴，与驱动端连线需平行于链条运行方向，避免角度偏差＞5°。        步骤2：固定与防护        用支架将编码器固定于刮板机机架，螺栓扭矩达1520N·m（防止振动松脱）。        加装金属防护罩（厚度≥2mm），罩内填充防水密封胶，进线孔用格兰头密封，防护等级达IP65。        2.控制器与线路安装        步骤1：控制柜定位        控制柜安装于刮板机机头附近（距驱动端编码器≤10m），离地高度1.2-1.5m，便于操作与散热。        柜内温度需控制在20℃~+50℃，加装风扇或温控加热器。        步骤2：线路敷设        编码器线缆用双绞屏蔽线（截面积≥0.75mm²），屏蔽层单端接地（控制柜侧），接地电阻≤4Ω。        动力线与信号线分开敷设，间距≥30cm，避免电磁干扰；穿越金属孔时加护线套。        三、安装规范与安全要求                 四、调试与测试流程        1.静态调试        通电后检查控制器显示：编码器转速显示值需与手动盘车速度一致（误差≤1%），张力传感器零点漂移≤0.5%FS。        模拟断链信号：短接控制器断链输入端子，系统应在0.2秒内触发声光报警，同时输出停机信号。        2.空载试运行        刮板机空载运行30分钟，监测：        双端编码器速度差≤5%（正常应≤2%），超过15%时报警停机功能需有效。        张力波动范围≤额定值10%（如额定200kN，波动≤20kN），骤降超30%时触发保护。        五、常见安装错误与规避措施        错误1：编码器安装偏心        现象：运行时速度波动大，误报断链。        措施：安装后用千分表校准，轴向跳动≤0.05mm，径向偏差≤0.1mm。        错误2：线缆屏蔽层双端接地        现象：控制器显示乱码，信号干扰严重。        措施：仅在控制柜端接地，接地线缆截面积≥2.5mm²，避免与动力接地共用。        总结        断链保护器安装需遵循“定位精准、防护到位、接地可靠”原则，从传感器校准到线缆屏蔽层层把控，确保检测精度与响应速度达标。特别注意防爆场景的密封规范与大型设备的双端同步性，最终通过空载/负载测试验证保护功能，避免因安装不当导致设备停机或安全事故。

        为刮板机选择合适的断链保护器，需结合设备工况、运行环境及检测精度需求综合考量。以下从技术参数、场景适配、核心功能等维度提供选型指南：        一、明确刮板机基础参数与工况        1.输送功率与链条规格        功率≤55kW的中小型刮板机（如煤矿顺槽输送机）：链条规格多为Φ22×86mm，断裂张力约180kN，可选中等精度保护器。        功率＞100kW的大型刮板机（如综采工作面刮板机）：链条规格≥Φ38×137mm，断裂张力超500kN，需高可靠性保护器。        2.运行环境与防护需求        煤矿井下等粉尘爆炸环境：需选用ExdI防爆型保护器，防护等级≥IP54。        露天矿或潮湿场景：需IP65以上防水防尘等级，避免传感器受潮失效。        二、核心检测方案适配性选择        1.速度监测方案（优先推荐）        (1) 单端速度监测        适用场景：中小型刮板机（输送长度＜200m）、对成本敏感的场景（如小型矿山）。        选型要点：        传感器选磁电式编码器（分辨率≥1024线），安装于驱动链轮轴端，测速误差≤1%。        控制器需支持速度阈值设定（如正常速度50r/min时，设定报警阈值≤30r/min）。        (2) 双端速度差监测        适用场景：大型刮板机（输送长度＞300m）、需高可靠性的场景（如综采工作面）。        选型要点：        驱动端与从动端各装1个编码器，通过PLC对比速度差，设定阈值≤15%（正常差≤5%）。        响应时间需≤0.2秒，避免断链后刮板堆积损坏设备。        2.张力监测方案（辅助或备用）        适用场景：需同时监测链条松弛与断裂的场景（如带张紧装置的刮板机）。        选型要点：        压力传感器选应变式（量程0500kN），安装于张紧液压缸，精度±0.5%FS。        当张力骤降超30%额定值（如额定张力200kN，报警值≤140kN）时触发停机。        3.振动监测方案（高端场景）        适用场景：超大型刮板机（功率＞200kW）、需预知性维护的智能化矿山。        选型要点：        三轴加速度传感器（频率响应0.11000Hz），安装于链轮轴承座，采样率≥10kHz。        配套智能分析模块，通过频谱分析（如基频10Hz处振幅突变）预判链条磨损或断裂。        三、关键功能与性能指标对比        四、安装与兼容性注意事项        1.传感器安装位置        编码器：离链轮齿顶≤5mm，避免粉尘遮挡信号（需配防护罩）。        张力传感器：安装于张紧装置受力轴线，避免偏载导致测量偏差。        2.与PLC系统兼容性        选择支持ModbusRTU或CANopen协议的保护器，便于接入刮板机主控系。        3.冗余设计需求        关键工作面刮板机可采用“双端速度+张力”双冗余方案，误报率降低90%以上。        五、选型案例参考        案例1：中小型煤矿顺槽刮板机        设备参数：功率75kW，链条Φ26×92mm，输送长度150m。        选型方案：单端速度监测保护器（磁电编码器+PLC控制器），设定速度阈值≤35r/min（正常45r/min），配IP54防爆外壳，成本约8000元。        案例2：大型综采工作面刮板机        设备参数：功率2×800kW，链条Φ48×152mm，输送长度300m。        选型方案：双端速度差+张力监测复合保护器，编码器分辨率2048线，张力传感器量程0800kN，响应时间≤0.1秒，配ExdI防爆认证，成本约22000元。        总结        刮板机断链保护器选型需遵循“工况优先、精度匹配、成本可控”原则：中小型设备选单端速度方案，大型设备选双端速度差方案，高端场景可叠加张力或振动监测。同时需关注防护等级、协议兼容性及冗余设计，确保保护器与刮板机运行特性深度适配，提升设备安全运行效率。

        断链保护器通过监测链条运行中的物理量变化来检测断裂或松弛信号，主要有以下几种核心检测方式：        一、速度监测检测法        通过监测链轮转速突变判断链条故障，分单端与双端两种方案：        1.单端速度监测        在驱动端或从动端安装编码器、霍尔传感器，实时采集链轮转速。正常运行时速度稳定（如50r/min），断链时转速骤降（低于20r/min）或停机，控制器据此触发保护。        适用于煤矿刮板机、建材输送机等场景，通过设定速度阈值（如低于正常速度60%）实现检测。        2.双端速度差监测        同时监测驱动端与从动端转速，正常时两端速度差≤5%。链条断裂时，驱动端转速突增，从动端骤降，速度差超过15%即报警，误报率比单端方案低70%以上。        二、张力变化检测法        通过监测链条张力变化判断故障，适用于起重机械等场景：        1.压力传感器直接监测        在张紧装置（如液压缸）安装压力传感器，链条断裂时张力从500N骤降至50N以下，松弛时张力低于额定值30%即触发报警。        2.张紧位移间接监测        用位移传感器监测张紧轮位移，链条松弛时张紧轮位移超50mm，断裂时位移突增超100mm，如港口起重机通过监测重锤位移判断链条状态。        三、位置偏移检测法        通过机械触点或光电感应监测链条位置，结构简单：        1.限位开关监测松弛        在链条下方安装限位开关，正常时链条与开关保持2030mm距离，松弛下垂触碰开关即报警，适用于小型输送机。        2.光电对射检测断裂        链条运行路径两侧安装光电发射器与接收器，断裂时光束导通，接收器0.01秒内输出信号停机。        四、多参数融合检测        结合速度、张力、振动等多维度数据提升可靠性：        如矿井提升机保护器设定“速度差＞15%且张力骤降＞70%且振动加速度＞5m/s²”三重判据，避免单一参数误报。        五、不同方案对比与应用        总结        断链保护器的检测核心是捕捉链条异常时的速度、张力、位置突变。煤矿等场景优先选双端速度差监测，电梯侧重张力检测，小型设备可采用机械限位。多参数融合方案则用于关键设备，通过综合判断实现精准检测与保护。
