燃料电池汽车车载氢系统：结构解析与关键技术探讨

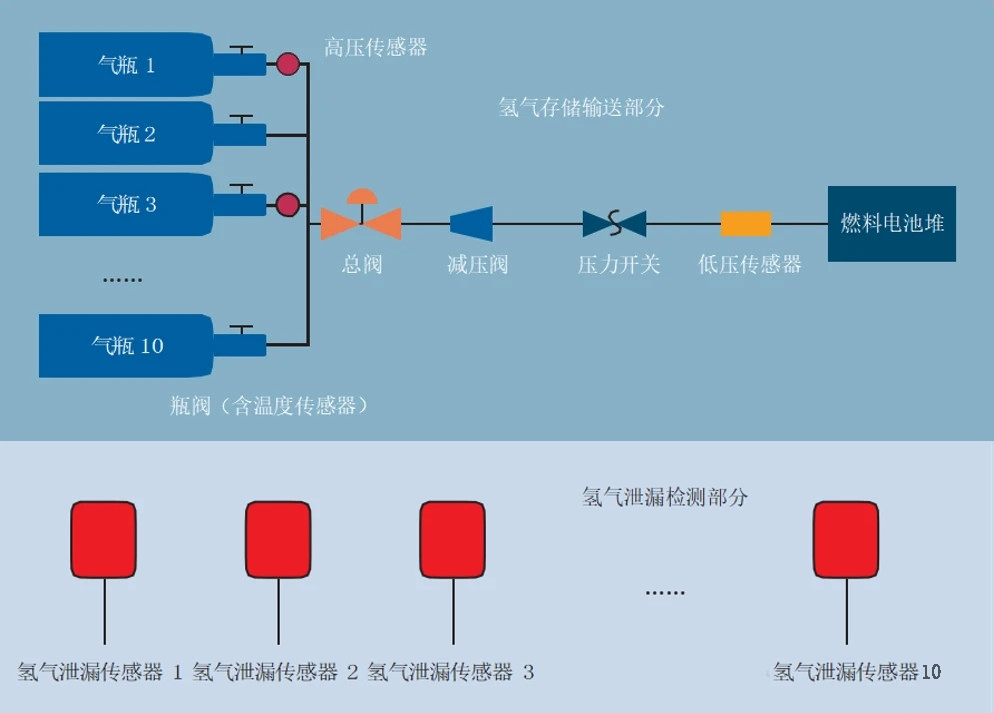

        燃料电池汽车车载氢系统是这类新能源汽车的核心组件之一，它负责氢气的安全储存、高效输送及精确控制，以确保燃料电池堆能够持续稳定地获取氢燃料并转化为电能。以下是对其结构的详细分析：

        1. 氢气储存系统

        高压储氢罐：车载氢系统通常采用高压储氢罐来储存氢气。这些储罐由高强度复合材料（如碳纤维增强塑料）制成，能够在较高的压力（通常为350 bar或700 bar）下存储氢气，以实现较高的体积能量密度。储罐内部设有压力传感器、温度传感器和安全释放装置（如爆破片），以监控储罐状态并防止过压情况下的危险事故。

        氢气储存技术：储氢方式主要有两种：

        •压缩氢气储存：通过高压压缩技术将氢气压缩到储罐内。这种方法技术成熟，应用广泛，但对储罐材料强度和绝热性能要求较高。

        •液态氢气储存：通过深冷技术将氢气冷却至-253°C使之液化，液氢具有更高的能量密度，但液化过程能耗大，且需要高效的绝热系统维持低温状态，适用于长途运输和某些特定应用场合。

        2. 氢气供给系统

        氢气减压装置：从高压储氢罐出来的氢气需经过压力调节阀或减压器，将其压力降至燃料电池堆所需的运行压力。

        氢气净化与干燥：为了保护燃料电池堆不受杂质和湿气影响，氢气供应管道中常设置净化装置（如过滤器）去除颗粒物和有害气体，以及干燥器去除水分。

        氢气流量控制系统：包括氢气流量计和控制阀，精确控制进入燃料电池堆的氢气流量，以适应负载变化和优化电堆性能。

        3. 泄漏检测与安全防护

        泄漏检测系统：通过传感器监测氢气储存和输送环节的微小泄漏，使用的方法包括氢气浓度传感器、超声波检测、负压检漏等。

        被动安全设计：储氢罐和管路采用阻燃材料，设计有紧急切断阀和防爆泄压装置，在发生事故时能迅速切断氢气供应或释放过压。

        主动安全措施：配备火灾探测与灭火系统，以及氢气泄漏报警系统，一旦检测到异常情况能立即启动防护措施。

        4. 集成与封装

        系统集成：车载氢系统需与燃料电池堆、电控系统、空气供给系统等其他组件紧密集成。这包括合理布局各部件、优化管路走向以减少压降与泄漏风险，以及确保所有电气连接与通信接口的可靠。

        防护封装：为应对车辆行驶中的振动、冲击及环境条件变化，车载氢系统需进行加固封装，确保储氢罐及其附件在各种工况下的结构完整性与功能稳定性。

        5. 法规符合性与认证

        车载氢系统的设计、制造与安装需严格遵循国家及行业标准，如ISO 17268系列标准、ECE R134等，确保产品的安全性、可靠性和耐用性。系统及关键部件需通过相关认证，如联合国《关于危险货物运输的建议书》（TDG）规定的型式试验、欧盟EC79/2009认证等。

        综上所述，燃料电池汽车车载氢系统结构复杂且技术要求高，涵盖了从氢气储存、供给、净化、监控到安全防护的各个环节，旨在实现氢气的安全、高效利用，为燃料电池堆提供稳定可靠的氢源。同时，系统设计与制造过程中须严格遵守相关法规与标准，确保车辆在全生命周期内的安全运行。
